製品

ピンターニングボーリングヘッド

直径範囲: 22mm – 127mm (0.866 インチ – 5 インチ)
• 長さの範囲: 56mm – 77mm (2.205 インチ – 3.031 インチ)
• 材質: H13 スチール

特徴と利点

• デュアル対向チップホルダーにより、両方のチップが同時に切削しながら切削力のバランスが取れます。
• 内径および外径のボーリング加工に適しています。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログのページ 98 を参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

モジュラーカウンター荒ボーリングシステム

直径範囲: 30mm – 160mm (1.181 インチ – 6.299 インチ)
• 長さの範囲: 29mm – 56mm (1.142 インチ – 2.205 インチ)
• 材質: H13 スチール

特徴と利点

• 交換可能なモジュラーヘッドにより工具の在庫を削減
• 精密ネジ調整により、正確な直径調整が可能
• モジュール構造により振動とたわみを最小限に抑えます。
・バックボーリング対応
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 112 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

重切削荒ボーリングヘッド

直径範囲: 25mm – 90mm (0.984 インチ – 3.543 インチ)
• 長さの範囲: 38mm – 75mm (1.496 インチ – 2.953 インチ)
• 材質: H13 スチール

特徴と利点

• 金属除去率の高い用途向けの頑丈な構造
• カートリッジの強固なクランプにより、位置決めの精度と安定性が向上します。
• 90°止まり穴ボーリングおよび75°スルーホールボーリングをサポート
• 振動を低減し、重い切削負荷に耐えられるように設計されています。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 97 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

ピンターニング仕上げヘッド

直径範囲: 8mm – 120mm (0.315 インチ – 4.724 インチ)
• 長さ範囲: 78mm (3.071 インチ)
• 材質: H13 スチール

特徴と利点

• 外部ボーリング範囲: 8mm – 127mm
• 内径ボーリング範囲: 80mm – 242mm
• 内径ボーリングおよび外径ボーリング用のリバーシブル超硬インサートホルダー
• カウンターウェイト付きデュアルアーム設計により、振動とたわみが軽減されます。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 106 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

EWN 精密ボーリングヘッド

直径範囲: 20mm – 203mm (0.787 インチ – 7.992 インチ)
• 長さの範囲: 32.5mm – 71mm (1.28 インチ – 2.795 インチ)
• 材質: H13 スチール

特徴と利点

・1目盛0.01mmの精密バーニア調整
• 最大切断速度: 1200 m/min
• 高速加工のためのプリバランス設計
• スルークーラント供給
・バックボーリング能力を標準装備
• ENH3-1 インサートホルダーが付属
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 101 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

XOMT 超硬インサート

直径範囲: 4.9mm – 15.9mm (0.193 インチ – 0.626 インチ)
• 長さの範囲: 2.42mm – 5.04mm (0.095 インチ – 0.198 インチ)
• 材質: 超硬

特徴と利点

• XO ドリルシステムと互換性があります。
• 中心点が盛り上がった正方形のジオメトリ
• SPMT を周辺チップとして使用する中心インサートとして使用するように設計されています。
• 切削を開始し、安定した切りくず形成を促進します。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 93 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

WCMT タイプ DS 超硬インサート

直径範囲: 5.56mm – 12.7mm (0.219 インチ – 0.5 インチ)
• 長さの範囲: 2.38mm – 4.76mm (0.093 インチ – 0.187 インチ)
• 材質: 超硬

特徴と利点

• WCMT ドリルシステムと互換性があります。
• 3 つの切れ刃を備えた三角形形状
• ディンプルすくい面設計により、切りくず処理と切削安定性が向上します。
●最適化により切りくず処理の向上と安定した穴あけ性能を実現しました。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログのページ 92 を参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

G超硬インサート

直径範囲: 4.2mm – 15.2mm (0.165 インチ – 0.598 インチ)
• 厚さの範囲: 2mm – 6mm (0.079 インチ – 0.236 インチ)
• 材質: 超硬

特徴と利点

• WDX ドリルシステムと互換性があります。
・単一インサート設計により、インサート方向を変更することで中心位置と外周位置の両方に使用可能
• 菱形形状により、穴あけ用途に刃先の強度とクリアランスが提供されます。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 93 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

880 周辺チップ

直径範囲: 4.6mm – 18.6mm (0.181 インチ – 0.732 インチ)
• 厚さの範囲: 2mm – 5.5mm (0.079 インチ – 0.217 インチ)
• 材質: 超硬

特徴と利点

• 880 U ドリル専用に設計
・外周切削チップとして機能します。
• 最終的な穴径と表面仕上げを生成します。
・880センターインサートとの組み合わせで安定した穴あけ性能を発揮します。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 36 ～ 45 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

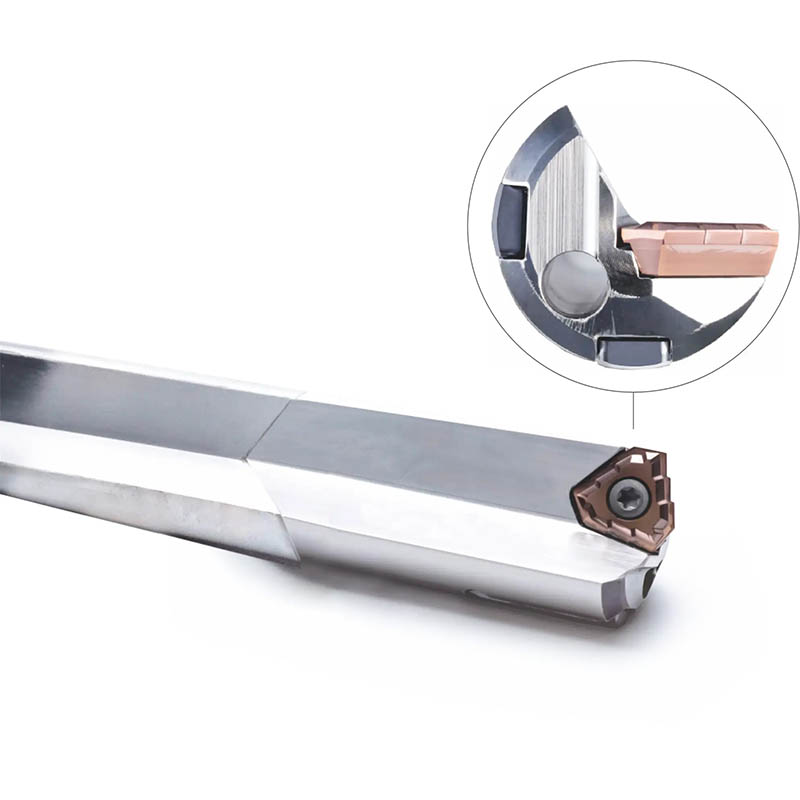

刃先交換式インサートガンドリル

• 直径範囲: 12.02mm – 35.02mm (0.551 インチ – 1.654 インチ)
• 長さ範囲: 100mm ～ 2150mm (3.937 インチ ～ 84.646 インチ)
• 材質: H13 スチール

ロウ付けガンドリル

直径範囲: 3mm – 32mm (0.119 インチ – 0.473 インチ)
• 長さ範囲: 235mm – 1800mm (9.252 インチ – 70.866 インチ)
• 材質: 超硬

特徴と利点

• 超硬ドリルチップは熱処理されたドリルチューブと精密研磨されたスチールシャンクに永久的にろう付けされています。
• 一体型ろう付け構造により、剛性の高い穴あけアセンブリが提供されます。
• さまざまな超硬グレードと耐摩耗性コーティングが利用可能
• 鋼、ステンレス鋼、鋳鉄、アルミニウム、その他のエンジニアリング材料の深穴穴あけに適しています。
• 精密研磨されたガイドパッドにより穴のガイドが改善されます。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 117 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

大径ボーリングヘッドホルダ

直径範囲: 100mm (3.937インチ)
• 長さの範囲: 60mm – 300mm (2.362 インチ – 11.81 インチ)
• 材質: H13 スチール

特徴と利点

• Acckee 大径ボーリングヘッド用に設計
• 剛性の高い構造により、荒加工および仕上げ加工中の高い切削抵抗に耐えることができます。
• 4 点クランプシステムにより切削力が均等に分散されます。
• 4 本のクランプネジにより剛性が向上し、振動が軽減されます。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 108 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

HSKホルダー

直径範囲: 19mm – 63mm (0.788 インチ – 2.48 インチ)
• 長さの範囲: 85mm – 155mm (3.346 インチ – 6.102 インチ)
• 材質: H13 スチール

特徴と利点

• 中空シャンクインターフェースにより、テーパーと面接触を同時に実現し、剛性を向上させます。
・最大振れ：0.005mm
・H5穴公差
• 15,000 RPM で G6.3 にバランス調整
• 高速アプリケーション向けにオプションの G2.5 バランシングが利用可能
• DIN 1835-B に準拠したストレートおよび傾斜フラットシャンクツールと互換性があります。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 110 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

CKBホルダー

直径範囲: 19mm – 63mm (0.748 インチ – 2.48 インチ)
• 長さの範囲: 80mm – 285mm (3.15 インチ – 11.22 インチ)
• 材質: H13 スチール

特徴と利点

• モジュラーインターフェースにより、スピンドルと切削工具間の強固な接続が実現
• 精密インターフェースにより、正確な位置決めと信頼性の高いクランプが保証されます。
• タイプ A とタイプ B で利用可能
• タイプ B は、剛性と耐振動性を高めるために厚いクランプベースを備えています。
• 詳細な寸法、公差、適用可能なインサートについては、カタログの「ダウンロード」タブの 111 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

BBTボーリングホルダー

直径範囲: 19mm – 64mm (0.748 インチ – 2.519 インチ)
• 長さの範囲: 115mm – 160mm (4.528 インチ – 6.299 インチ)
• 材質: H13 スチール

特徴と利点

• デュアルコンタクトスピンドルインターフェースはテーパー面とフランジ面の両方に係合します
・高速加工時の振動を低減します。
・単精度クランプねじ
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 112 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

スロットミーリングカッター

直径範囲: 28mm – 70mm (1.102 インチ – 2.756 インチ)
• 長さの範囲: 35mm – 70mm (1.378 インチ – 2.756 インチ)
• 材質: H13 スチール

特徴と利点

• 3 個または 5 個の TGF タイプ刃先交換式超硬インサートを使用可能
• 溝加工、肩削り加工、および一般的なフライス加工に適しています。
• CKB ホルダーに直接取り付けます。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 115 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

モジュール式フライスカッター

直径範囲: 16mm – 35mm (0.63 インチ – 1.378 インチ)
• 長さの範囲: 25mm – 43mm (0.984 インチ – 1.693 インチ)
• 材質: H13 スチール

特徴と利点

• 3 個の交換可能な APMT タイプ超硬インサートに対応
• 正面フライスおよび一般的なフライス加工に適しています。
• CKB ホルダーに直接取り付けます。
• モジュール設計により、ボーリング作業とフライス加工作業間の素早い変換が可能
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 116 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

刃先交換式インサート付き面取りツール

直径範囲: 22mm – 100mm (0.866 インチ – 3.937 インチ)
• 長さの範囲: 20mm – 30mm (0.787 インチ – 1.181 インチ)
• 材質: H13 スチール

特徴と利点

• 30° または 45° の面取り角度で利用可能
・ひし形VCMTタイプ刃先交換式超硬インサート
• CKB ホルダーに直接取り付けます。
• CKB 荒ボーリングヘッドと互換性があり、ボーリングと面取りを組み合わせた作業が可能
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 115 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

SEMドリル

直径範囲: 12.5mm – 32.1mm (0.492 インチ – 1.264 インチ)
• 長さの範囲: 1.5XD、3XD、5XD、8XD、10XD
• 高精度加工には H13 鋼、旋盤や低精度加工には 42CrMo (AISI 4140 に相当) が利用可能

特徴と利点

• 交換可能な SEM ドリルヘッドの 3 つの異なる材質が特徴です: PVD ​​多層コーティングを施した Ac7315 グレード TiAlN、PVD コーティングを施した Ac7320 グレード TiAlN、および多層 TiAlN コーティングを施した ACPM45 グレード。
• 4 ウォールポケット設計により、インサートとドリルの寿命が長くなり、レンチでの簡単な取り外しが可能になります。
• 交換可能なドリルヘッドにより、P グレード鋼までのワーク材質に多用途に対応できます。
• 直線穴の穴あけ、傾斜面、半円筒形のプレキャスト穴、交差穴、ボーリング、外径旋削、粗い鋳造、鍛造、または溶接の入口面用に設計されています。
• 2 つのクーラントチャネルにより、切削ゾーンへの直接の流れが増加し、切りくず除去率、工具寿命、全体的な生産性が向上します。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 51 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

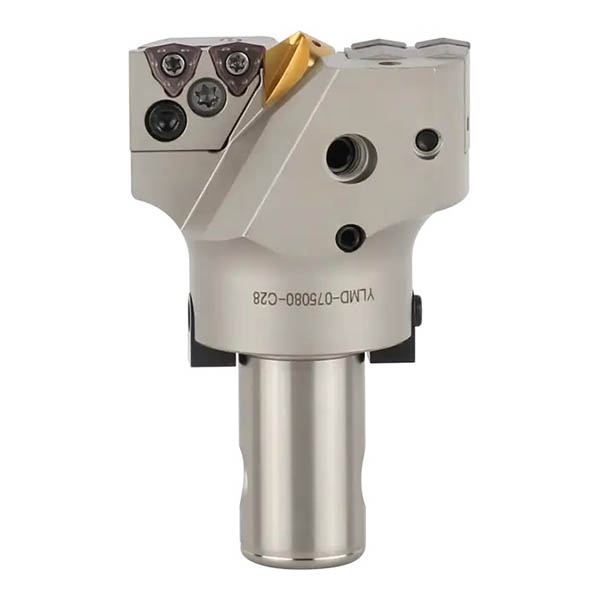

YLMD マックスドリル

直径範囲: 45mm – 180mm (1.772 インチ – 7.087 インチ)
• 長さの範囲: 55mm – 98mm (2.165 インチ – 3.858 インチ)
• 高精度加工用に H13 鋼のみで使用可能

特徴と利点

• モジュラーカッターホルダーは 2 つまたは 3 つの超硬インサートに対応し、優れた切削安定性を維持しながら材料除去率を高めます。
• TiN コーティングされたパイロットドリルにより、正確なセンタリング、耐摩耗性の向上、工具寿命の延長が実現します。
• 内部クーラントチャネルによりクーラントが切削ゾーンに直接供給され、冷却が強化され、効率的な切りくず排出が実現され、チップ寿命が長くなります。
• WCMT の DS 形状を備えた刃先交換式インサートにより、P 級鋼までの被削材の多用途性が可能になります。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 82 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

トラックドリル

• 直径範囲: 22mm – 36mm (0.866 インチ – 1.417 インチ)
• 高精度加工用に H13 鋼のみで使用可能

880 超硬インサート

直径範囲: 4.57mm – 17.9mm (0.18インチ – 0.705インチ)
• 厚さの範囲: 2mm – 5.5mm (0.079 インチ – 0.217 インチ)
• 材質: 超硬

特徴と利点

• 880 U ドリル専用に設計
・外周切削チップとして機能します。
• 最終的な穴径と表面仕上げを生成します。
・880外周チップとの併用で安定した穴あけ性能を発揮します。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 36 ～ 45 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

XCMT 超硬インサート

直径範囲: 4.40mm – 17.40mm (0.173 インチ – 0.685 インチ)
• 厚さの範囲: 1.70mm – 5.56mm (0.067 インチ – 0.219 インチ)
• 材質: 超硬

特徴と利点

• TCAP ドリルシステムの単一インサートとして使用するように設計されています。
• 86°の菱形形状、7°の逃げ角
• 刃先強度、クリアランス、切削安定性のバランスを提供します。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログのページ 93 を参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

SP超硬インサート

直径範囲: 3.5mm – 14.3mm (0.138 インチ – 0.563 インチ)
• 厚さの範囲: 1.4mm – 5.2mm (0.055 インチ – 0.205 インチ)
• 材質: 超硬

特徴と利点

• 4 つの直線切れ刃を備えた正方形の形状
• SPGT ドリルシステムの外周および中心インサートとして使用するように設計されています。
• 正確な最終穴径と表面仕上げを実現
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログのページ 92 を参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

SOMT 超硬インサート

直径範囲: 4.9mm – 15mm (0.193インチ – 0.591インチ)
• 厚さの範囲: 2.38mm – 4.8mm (0.094 インチ – 0.189 インチ)
• 材質: 超硬

特徴と利点

• 外周および中心インサートとして SOMT ドリルシステムと互換性があります。
• 4 つの切れ刃を備えた凹面正方形形状
• 高い刃先強度を維持しながら、スムーズな切りくずの流れを促進します。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログのページ 92 を参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

SPMT 超硬インサート

直径範囲: 4.7mm – 15.2mm (0.185 インチ – 0.598 インチ)
• 厚さの範囲: 2.4mm – 4.98mm (0.094 インチ – 0.196 インチ)
• 材質: 超硬

特徴と利点

・XOドリルシステムと互換性があります。
• 4 つの直線切れ刃を備えた正方形の形状
• XOMT を中心とする外周チップとして使用するように設計されています。
• 正確な最終穴径と表面仕上げを実現
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログのページ 93 を参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

WCMT 超硬インサート

直径範囲: 4.57mm – 12.7mm (0.18インチ – 0.5インチ)
• 厚さの範囲: 1.59mm – 4.76mm (0.063 インチ – 0.187 インチ)
• 材質: 超硬

特徴と利点

• 三角形状により、切削抵抗が低く、スムーズな切削動作が実現し、高い穴あけ効率が得られます。
● 3 つの使用可能な切れ刃により、生産性とチップの経済性のバランスが得られます。
●鋼、ステンレス鋼、鋳鉄の汎用穴あけに最適です。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログのページ 92 を参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

SKボーリングホルダー

直径範囲: 19mm – 63mm (0.748 インチ – 2.48 インチ)
• 長さの範囲: 80mm – 215mm (3.15 インチ – 8.465 インチ)
• 材質: H13 スチール

特徴と利点

• SKテーパーインターフェイスは正確な位置決めと高い同心度を提供します
・高速加工に適したバランス設計
• オプションのエクステンションにより、工具の長さが 30mm ～ 100mm 増加します。
• エクステンションにより、剛性を維持しながらリーチが広がります。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 109 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

BTボーリングホルダー

直径範囲: 95mm (3.74インチ)
• 長さの範囲: 70mm – 400mm (2.756 インチ – 15.748 インチ)
• 材質: H13 スチール

特徴と利点

• 標準BTスピンドルインターフェース
• 精密研削テーパーにより正確な位置決めが可能
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 110 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

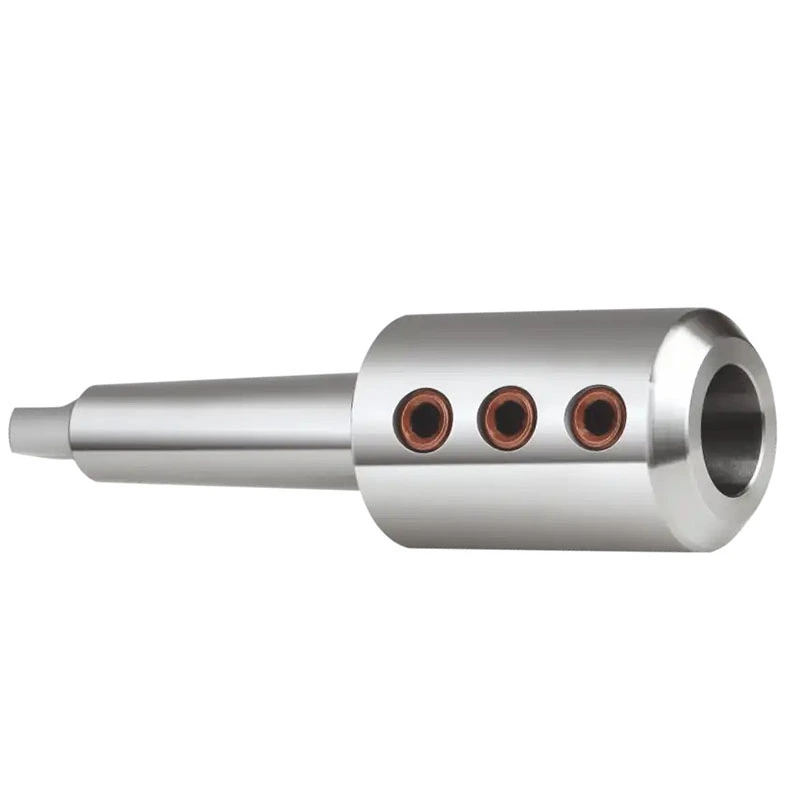

モールステーパホルダー

直径範囲: 25mm – 40mm (0.984 インチ – 1.575 インチ)
• 長さの範囲: 100mm – 115mm (3.937 インチ – 4.528 インチ)
• 材質: H13 スチール

特徴と利点

• モールステーパーシャンクツール用に設計
・セルフセンタリングテーパーインターフェースにより正確な位置合わせと高い剛性を実現
・3本の精密クランプネジにより保持力と加工安定性が向上
• 穴あけやボーリング用途に適しています。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログのページ 91 を参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

ウェルドンツールホルダー

直径範囲: 20mm – 40mm (0.787 インチ – 1.575 インチ)
• 長さの範囲: 75mm – 105mm (2.953 インチ – 4.134 インチ)
• 材質: H13 スチール

特徴と利点

• ウェルドンシャンクインターフェイスにより、確実なクランプと信頼性の高いトルク伝達が実現します。
• ドリル、ボーリング工具、その他の円筒シャンク工具と互換性があります。
• 2 本の高精度クランプネジにより、工具の保持力と重い切削負荷時の動きに対する耐性が向上します。
• 繰り返し可能な位置決めにより、素早い工具交換が可能
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログのページ 91 を参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

0850 ボーリングヘッドセット

直径範囲: 8mm – 50mm (0.315 インチ – 1.969 インチ)
• 長さの範囲: 80mm – 145mm (3.15 インチ – 5.709 インチ)
• 材質: H13 スチール

特徴と利点

• 交換可能な超硬インサートホルダーが 8 個付属
・目盛り0.01mmのバーニア調整
• 交換可能なホルダーにより工具の在庫を削減
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 105 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

2084 ボーリングヘッドセット

直径範囲: 8mm – 203mm (0.315 インチ – 7.992 インチ)
• 長さ範囲: 52mm (2.047 インチ)
• 材質: H13 スチール

特徴と利点

• PAT.直径範囲: 8mm – 203mm
• ザグリ加工範囲: 112mm – 203mm
• 12ピースのモジュラーシステム
• 交換可能な超硬インサートホルダーが 8 個付属
• 小径用の上部に取り付けられた 5 つのホルダー
• 大径およびバックボーリング用の 3 つのサイドマウントホルダ
・1目盛りあたり0.01mmの径調整
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 104 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

高精度精密ボーリングヘッド

直径範囲: 16mm – 60mm (0.63 インチ – 2.362 インチ)
• 長さの範囲: 100mm – 350mm (3.937 インチ – 13.78 インチ)
• 材質: H13 スチール

特徴と利点

• モジュラー拡張システムは最大 250mm のボーリング深さをサポートします
• シングルインサート精密ボーリングヘッド
• モジュラー設計により深穴ボーリング時の剛性を維持
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 103 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

大径仕上げボーリングヘッド

直径範囲: 151mm – 750mm (5.945 インチ – 29.528 インチ)
• 長さ範囲: 84mm (3.307 インチ)
• 材質: H13 スチール

特徴と利点

• PAT.直径範囲: 151mm – 750mm
・直径調整は1目盛0.01mm
• 1 つの切断アームと 1 つのカウンターウェイトを備えたデュアルアーム設計
• プリバランス設計により、仕上げ時の振動を最小限に抑えます。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 106 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

ABS EWN仕上げボーリングヘッド

直径範囲: 20mm – 150mm (0.787 インチ – 5.906 インチ)
• 長さの範囲: 35.5mm – 101mm (1.398 インチ – 3.976 インチ)
• 材質: H13 スチール

特徴と利点

• 85mmの切断長さ
・1目盛0.01mmの精密バーニア調整
• スルークーラント供給
・バックボーリング能力を標準装備
• ENH3-1 インサートホルダーが付属
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 102 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

大径荒ボーリングヘッド

直径範囲: 151mm – 750mm (5.945 インチ – 29.528 インチ)
• 長さ範囲: 80mm (3.15 インチ)
• 材質: H13 スチール

特徴と利点

• 鋼およびアルミニウムに適用可能
• 重切削の大径荒ボーリング用に設計
• 断続的な切断、凹凸のある表面、クロスボア、エッジスタート、溶接シーム、および積み重ねられたプレートに適しています。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログのページ 98 を参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

TWN ラフボーリングヘッド

直径範囲: 20mm – 150mm (0.787 インチ – 5.906 インチ)
• 長さの範囲: 35mm – 75mm (1.378 インチ – 2.953 インチ)
• 材質: H13 スチール

特徴と利点

• 1 つのボーリング ヘッドで 2 つのカートリッジ サイズに対応し、工具の在庫を削減します。
・カートリッジを3面からサポートすることで高い剛性と耐振動性を実現
• 完全な面接触のカートリッジクランプにより、荷重分散とクランプ強度が向上します。
・カッター振れ0.02mm以下
• 90°止まり穴ボーリングおよび75°スルーホールボーリングをサポート
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 96 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

深穴ドリル

直径範囲: 1.52mm – 10mm (0.06インチ – 0.394インチ)
• 長さの範囲: 160mm – 295mm (6.299 インチ – 11.614 インチ)
• 材質: 超硬

特徴と利点

• 超硬ソリッド構造により、ドリルチップ、ボディ、シャンクが一体化されています。
• 一体型設計により溶接接合部が不要
• 内部クーラントチャネルがクーラントを刃先に直接供給します。
• 鋼、ステンレス鋼、鋳鉄、アルミニウムの深穴穴あけ用に設計されています。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 122 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

WDX U ドリルビット

直径範囲: 15mm – 35mm (0.591 インチ – 1.378 インチ)
• 長さの範囲: 2XD
• 高精度加工用に H13 鋼のみで使用可能

特徴と利点

• 同じWDXTインサートを異なる向きで使用する外周刃と中心刃を備えています。
・Y型センター出口により効率的な切りくず排出が可能です。
• 刃先交換式超硬インサートにより、P グレード鋼までの被削材の多用途性が可能
• 直線穴の穴あけ、傾斜面、半円筒形、プレキャスト穴、交差穴、ボーリング、外径旋削、粗い鋳造、鍛造、または溶接の入口面用に設計されています。
• 2 つのクーラントチャネルにより流量が増加し、切りくず除去率、工具寿命、全体的な生産性が向上します。
●高剛性のドリルボディにより振動や騒音が抑制され、優れた穴寸法精度と優れた穴品質を実現します。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 26 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

インチUドリルセット

直径範囲: 0.5インチ – 2.5インチ (12.7mm – 63.5mm)
• 長さの範囲: 3XD
• 高精度加工には H13 鋼、旋盤や低精度加工には 42CrMo (AISI 4140 に相当) が利用可能

特徴と利点

• 標準の帝国単位サイズでの寸法、米国製の機械に適しています
• SPMT、WCMT、SOMT インサートとの互換性
・効率的な切りくず排出のためのY型センター出口を備えています。
• 刃先交換式超硬インサートにより、P グレード鋼までの被削材の多用途性が可能
• 直線穴の穴あけ、傾斜面、半円筒形、プレキャスト穴、交差穴、ボーリング、外径旋削、粗い鋳造、鍛造、または溶接の入口面用に設計されています。
• 2 つのクーラントチャネルにより流量が増加し、切りくず除去率、工具寿命、全体的な生産性が向上します。
●高剛性のドリルボディにより振動や騒音が抑制され、優れた穴寸法精度と優れた穴品質を実現します。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 31 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

10D Uドリル

中国ACCKEE深穴用10D Uドリルの新製品です。これらのドリルは最高品質の素材 H13 のみで作られているため、信じられないほど耐久性があり、長持ちします。

TCAP Uドリル

直径範囲: 8mm – 32mm (0.315 インチ – 1.26 インチ)
• 長さの範囲: 2.25XD – 3XD
• 高精度加工用に H13 鋼のみで使用可能

特徴と利点

• 単一の XCMT インサートを採用し、小径とメンテナンスの軽減を実現
・Y型センター出口により効率的な切りくず排出が可能です。
• 刃先交換式超硬インサートにより、P グレード鋼までの被削材の多用途性が可能
• 直線穴の穴あけ、傾斜面、半円筒形、プレキャスト穴、交差穴、ボーリング、外径旋削、粗い鋳造、鍛造、または溶接の入口面用に設計されています。
• 1 つのクーラントチャネルにより流量が増加し、金属除去率、工具寿命、全体的な生産性が向上します。
●高剛性のドリルボディにより振動や騒音が抑制され、優れた穴寸法精度と優れた穴品質を実現します。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 29 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

XO U ドリル

直径範囲: 12mm – 35mm (0.472 インチ – 1.378 インチ)
• 長さの範囲: 2XD – 5XD
• 高精度加工用に H13 鋼のみで使用可能

特徴と利点

• 外周刃には SPMT インサート、中刃には XOMT インサートを採用し、シャープでフラットな外刃と尖った中心の利点を組み合わせています。
・Y型センター出口により効率的な切りくず排出が可能です。
• 刃先交換式超硬インサートにより、P グレード鋼までの被削材の多用途性が可能
• 直線穴の穴あけ、傾斜面、半円筒形、プレキャスト穴、交差穴、ボーリング、外径旋削、粗い鋳造、鍛造、または溶接の入口面用に設計されています。
• 2 つのクーラントチャネルにより流量が増加し、切りくず除去率、工具寿命、全体的な生産性が向上します。
●高剛性のドリルボディにより振動や騒音が抑制され、優れた穴寸法精度と優れた穴品質を実現します。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 27 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

クラウニオックドリル

直径範囲: 12mm – 37mm (0.472 インチ – 1.457 インチ)
• 長さの範囲: 3XD、5XD、7XD、10XD
• 旋盤および低精度機械加工用に 42CrMo (AISI 4140 に相当) のみで利用可能

特徴と利点

• HiPIMS (高出力インパルスマグネトロンスパッタリング) 技術を使用して AlTiN (窒化アルミニウムチタン) コーティングを施した WPP25 微粒子超硬基材から製造された交換可能な超硬ドリルチップを備えています。
• 金色の ZrN (窒化ジルコニウム) トップ コーティングは視覚的な摩耗インジケーターとして機能し、オペレータがインサートの摩耗を迅速に特定し、工具の使用率を最大限に高めることができます。
• 主に最大 43 HRC までの ISO P 高張力鋼の穴あけ用に設計されており、ISO K 鋳鉄での二次用途にも使用できます。
・貫通穴加工、ブラインド穴加工、積層板穴加工に最適です。
• 交換可能なドリルチップ設計により、パイロットドリルなしで最大 10×D の穴あけ深さをサポートします。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 47 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

880Uドリル

直径範囲: 12mm – 63mm (0.472 インチ – 2.48 インチ)
• 長さの範囲: 2XD – 5XD
• 非常に高精度な加工に対応するため、H13 鋼のみで使用可能

特徴と利点

• 旋回ベアリングや ASTM A572 グレード 50 などの加工が難しい材料向けに、外周および中心に PVD ​​コーティングされた超硬インサートを備えています。
・S型2重ねじれセンター出口により、切りくず排出量が大きく、強度が高く、耐疲労性が向上します。
• 直線穴の穴あけ、傾斜面、半円筒形、プレキャスト穴、交差穴、ボーリング、外径旋削、粗い鋳造、鍛造、または溶接の入口面用に設計されています。
• 2 つのクーラントチャネルにより流量が増加し、切りくず除去率、工具寿命、全体的な生産性が向上します。
●高剛性のドリルボディにより振動や騒音が抑制され、優れた穴寸法精度と優れた穴品質を実現します。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログのページ 33 を参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

SOMT U ドリル

直径範囲: 13mm – 40mm (0.512 インチ – 1.575 インチ)
• 長さの範囲: 2XD – 5XD
• 高精度加工には H13 鋼、旋盤や低精度加工には 42CrMo (AISI 4140 に相当) が利用可能

特徴と利点

• SOMT インサートの厚い断面と角度のある形状は、断続切削や重切削用途に最適です。
・効率的な切りくず排出のためのY型センター出口を備えています。
• 刃先交換式超硬インサートにより、P グレード鋼までの被削材の多用途性が可能
• 直線穴の穴あけ、傾斜面、半円筒形、プレキャスト穴、交差穴、ボーリング、外径旋削、粗い鋳造、鍛造、または溶接の入口面用に設計されています。
• 2 つのクーラントチャネルにより流量が増加し、切りくず除去率、工具寿命、全体的な生産性が向上します。
●高剛性のドリルボディにより振動や騒音が抑制され、優れた穴寸法精度と優れた穴品質を実現します。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログのページ 5 および 18 を参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

SP Uドリル

直径範囲: 8.5mm – 40mm (0.335 インチ – 1.575 インチ)
• 長さの範囲: 2XD – 5XD
• 高精度加工には H13 鋼、旋盤や低精度加工には 42CrMo (AISI 4140 に相当) が利用可能

特徴と利点

・SPチップのフラット形状により切れ味が鋭くなり、切りくず処理が良好です。
・効率的な切りくず排出のためのY型センター出口を備えています。
• 刃先交換式超硬インサートにより、P グレード鋼までの被削材の多用途性が可能
• 直線穴の穴あけ、傾斜面、半円筒形、プレキャスト穴、交差穴、ボーリング、外径旋削、粗い鋳造、鍛造、または溶接の入口面用に設計されています。
• 2 つのクーラントチャネルにより流量が増加し、切りくず除去率、工具寿命、全体的な生産性が向上します。
●高剛性のドリルボディにより振動や騒音が抑制され、優れた穴寸法精度と優れた穴品質を実現します。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログのページ 1 および 14 を参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

トイレUドリル

直径範囲: 13mm – 40mm (0.512 インチ – 1.575 インチ)
• 長さの範囲: 2XD – 5XD
• 高精度加工には H13 鋼、旋盤や低精度加工には 42CrMo (AISI 4140 に相当) が利用可能

特徴と利点

・WCMTチップの三角形状により、切削抵抗が低く、穴あけ効率が高く、貫通穴加工に最適です。
・効率的な切りくず排出のためのY型センター出口を備えています。
• 刃先交換式超硬インサートにより、P グレード鋼までの被削材の多用途性が可能
• 直線穴の穴あけ、傾斜面、半円筒形、プレキャスト穴、交差穴、ボーリング、外径旋削、粗い鋳造、鍛造、または溶接の入口面用に設計されています。
• 2 つのクーラントチャネルにより流量が増加し、切りくず除去率、工具寿命、全体的な生産性が向上します。
●高剛性のドリルボディにより振動や騒音が抑制され、優れた穴寸法精度と優れた穴品質を実現します。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログのページ 10 および 22 を参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。
