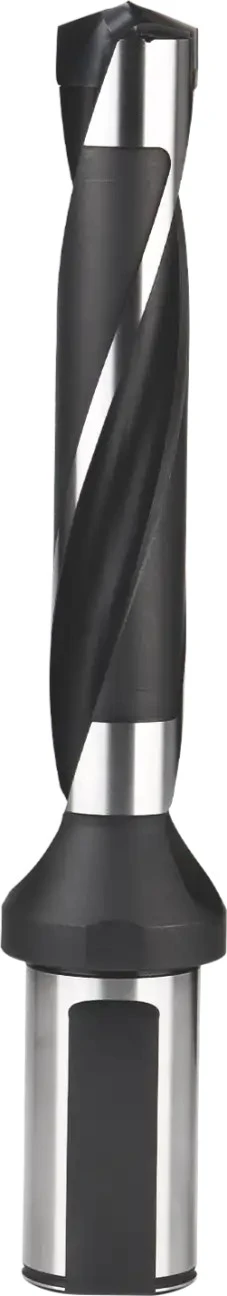

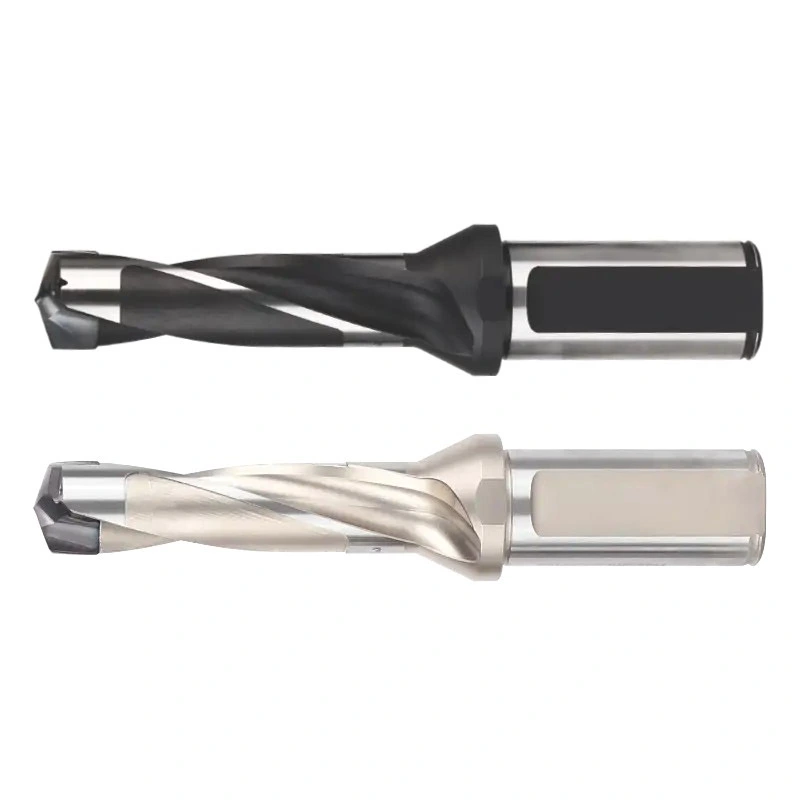

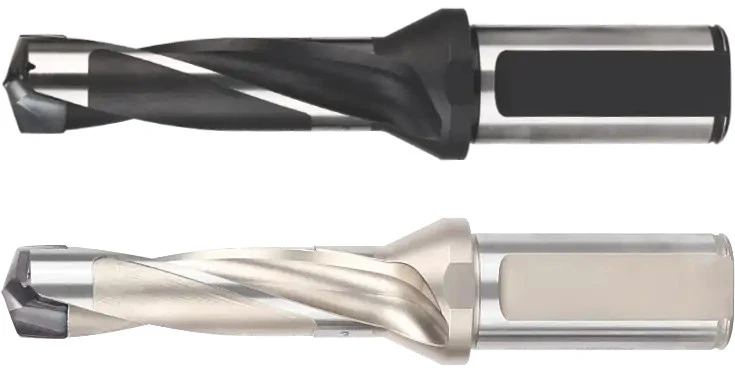

SEMドリル

直径範囲: 12.5mm – 32.1mm (0.492 インチ – 1.264 インチ)

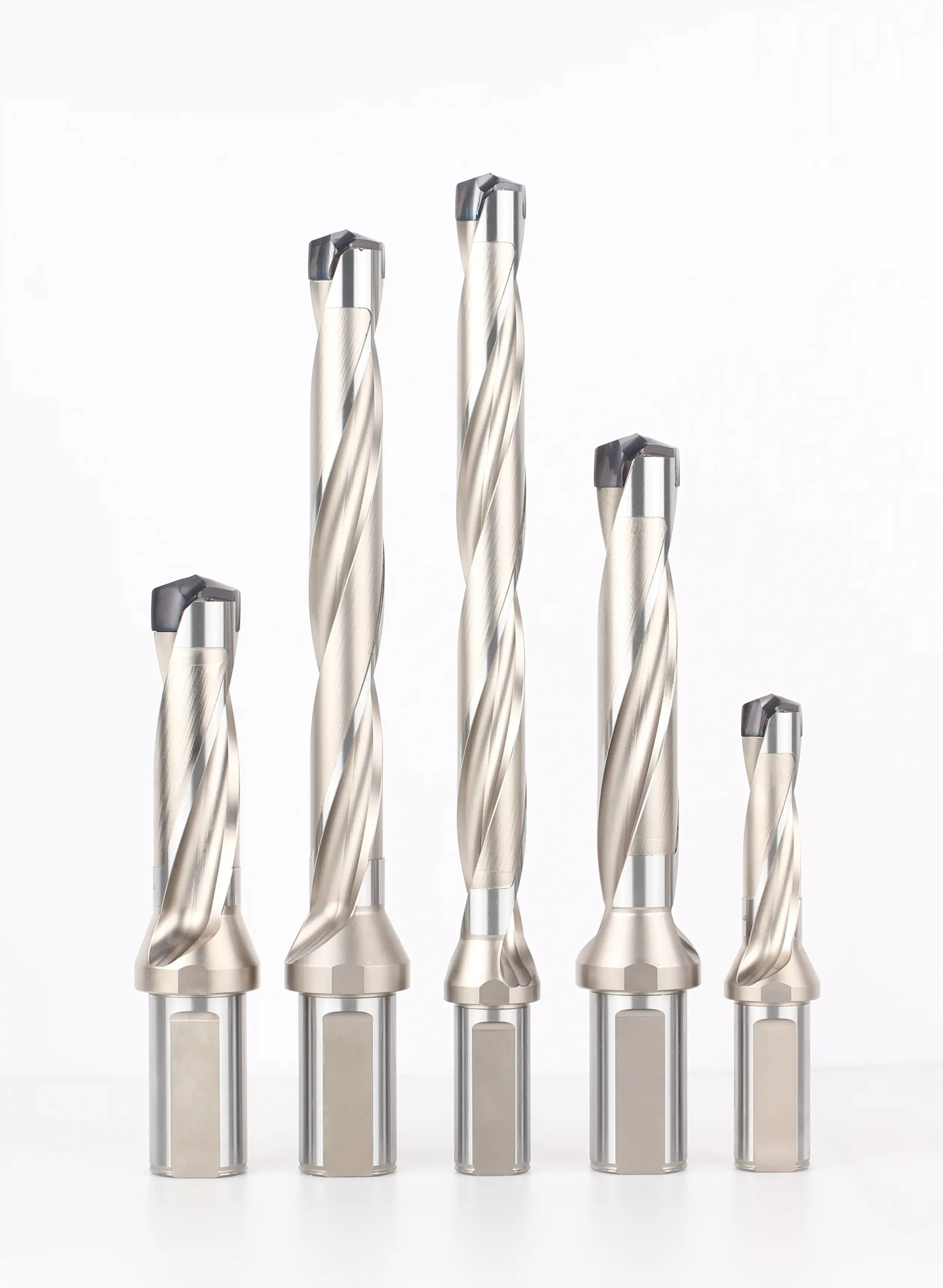

• 長さの範囲: 1.5XD、3XD、5XD、8XD、10XD
• 高精度加工には H13 鋼、旋盤や低精度加工には 42CrMo (AISI 4140 に相当) が利用可能

特徴と利点

• 交換可能な SEM ドリルヘッドの 3 つの異なる材質が特徴です: PVD 多層コーティングを施した Ac7315 グレード TiAlN、PVD コーティングを施した Ac7320 グレード TiAlN、および多層 TiAlN コーティングを施した ACPM45 グレード。
• 4 ウォールポケット設計により、インサートとドリルの寿命が長くなり、レンチでの簡単な取り外しが可能になります。
• 交換可能なドリルヘッドにより、P グレード鋼までのワーク材質に多用途に対応できます。
• 直線穴の穴あけ、傾斜面、半円筒形のプレキャスト穴、交差穴、ボーリング、外径旋削、粗い鋳造、鍛造、または溶接の入口面用に設計されています。
• 2 つのクーラントチャネルにより、切削ゾーンへの直接の流れが増加し、切りくず除去率、工具寿命、全体的な生産性が向上します。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 51 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

お問い合わせを送信

製品説明

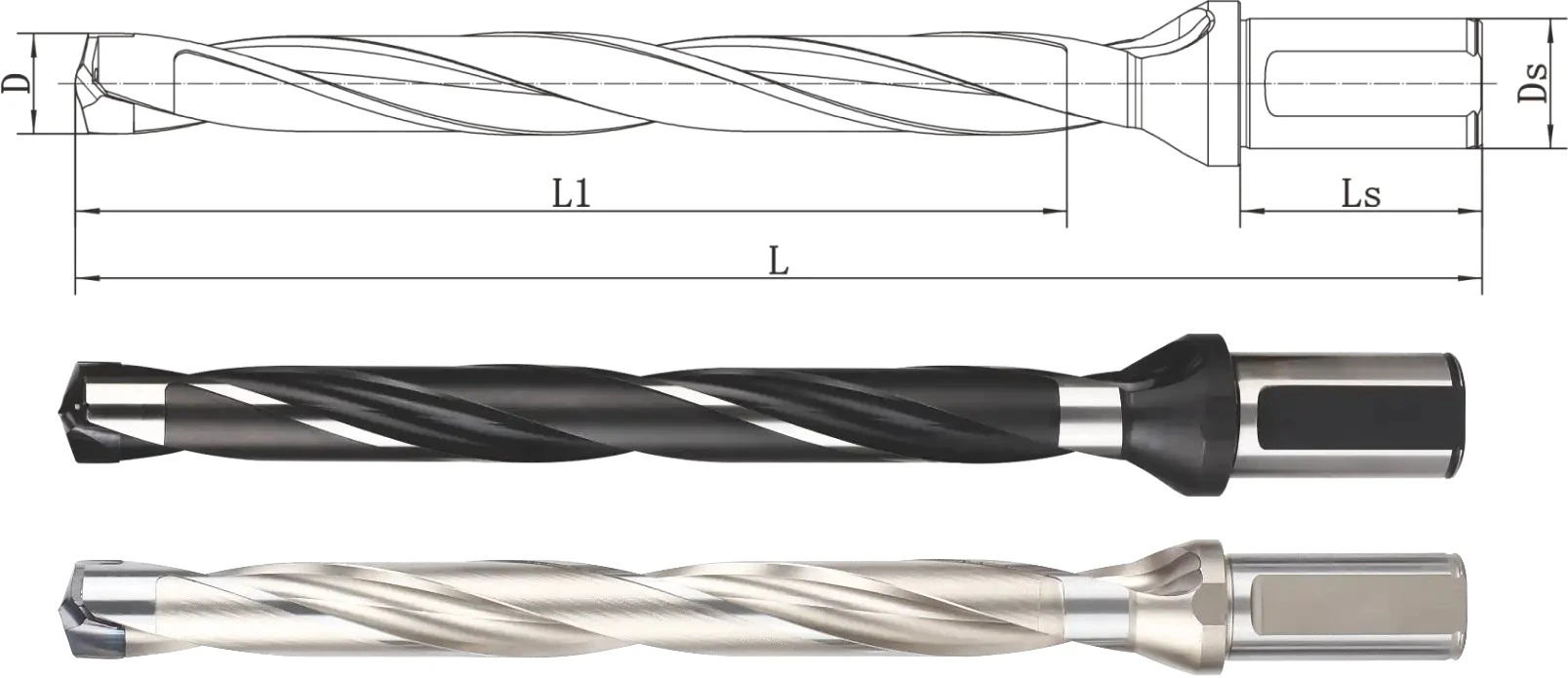

寸法と技術仕様

99 の利用可能な構成

切断径(mm)	保持径(mm)	全長(mm)	切断長さ(mm)	保持長さ(mm)	XDの長さ
12.5	16	89	23	45	1.5
13.51	16	90	25	45	1.5
14.51	20	103	30	50	1.5
16	20	103	30	50	1.5
18.01	25	118	36	56	1.5
20	25	122	39	56	1.5
22.01	25	126	41	56	1.5
24.01	32	138	45	60	1.5
26.01	32	141	48	60	1.5
28.01	32	147	53	60	1.5
30.01	32	149	56	60	1.5
12.5	16	109	39	45	3
13	16	109	39	45	3
13.51	16	111	42	45	3
14	16	111	42	45	3
14.51	20	126	46	50	3
15	20	126	46	50	3
15.88	20	129	49	50	3
17	20	132	52	50	3
18.01	25	147	55	56	3
19	25	151	58	56	3
20	25	154	61	56	3
21	25	157	64	56	3
22.01	25	161	68	56	3
23	25	163	70	56	3
24.01	32	176	73	60	3
25	32	179	76	60	3
26.01	32	182	79	60	3
27	32	184	81	60	3
28.01	32	189	86	60	3
29	32	192	89	60	3
30.01	32	195	92	60	3
31	32	198	95	60	3
12.5	16	133	65	45	5
13	16	133	65	45	5
13.51	16	138	70	45	5
14	16	138	70	45	5
14.51	20	156	76	50	5
15	20	156	76	50	5
15.88	20	161	81	50	5
17	20	166	86	50	5
18.01	25	183	91	56	5
19	25	189	96	56	5
20	25	194	101	56	5
21	25	199	106	56	5
22.01	25	205	112	56	5
23	25	209	116	56	5
24.01	32	224	121	60	5
25	32	229	126	60	5
26.01	32	234	131	60	5
27	32	238	135	60	5
28.01	32	245	142	60	5
29	32	250	147	60	5
30.01	32	256	153	60	5
31	32	260	157	60	5
12.5	16	172	104	45	8
13	16	172	104	45	8
13.51	16	180	112	45	8
14	16	180	112	45	8
14.51	20	201	121	50	8
15	20	201	121	50	8
15.88	20	209	129	50	8
17	20	217	137	50	8
18.01	25	237	145	56	8
19	25	246	153	56	8
20	25	254	161	56	8
21	25	262	169	56	8
22.01	25	270	177	56	8
23	25	278	185	56	8
24.01	32	296	193	60	8
25	32	304	201	60	8
26.01	32	312	209	60	8
27	32	319	216	60	8
28.01	32	329	226	60	8
29	32	337	234	60	8
30.01	32	345	242	60	8
31	32	353	250	60	8
12.5	16	195	127	45	10
13	16	201	132	45	10
13.51	16	207	140	45	10
14	16	209	142	45	10
14.51	20	226	148	50	10
15	20	230	152	50	10
15.88	20	241	162	50	10
17	20	251	172	50	10
18.01	25	274	182	56	10
19	25	284	193	56	10
20	25	295	203	56	10
21	25	307	214	56	10
22.01	25	318	224	56	10
23	25	326	234	56	10
24.01	32	346	244	60	10
25	32	357	255	60	10
26.01	32	368	265	60	10
27	32	377	275	60	10
28.01	32	387	284	60	10
29	32	396	294	60	10
30.01	32	406	304	60	10
31	32	415	314	60	10
