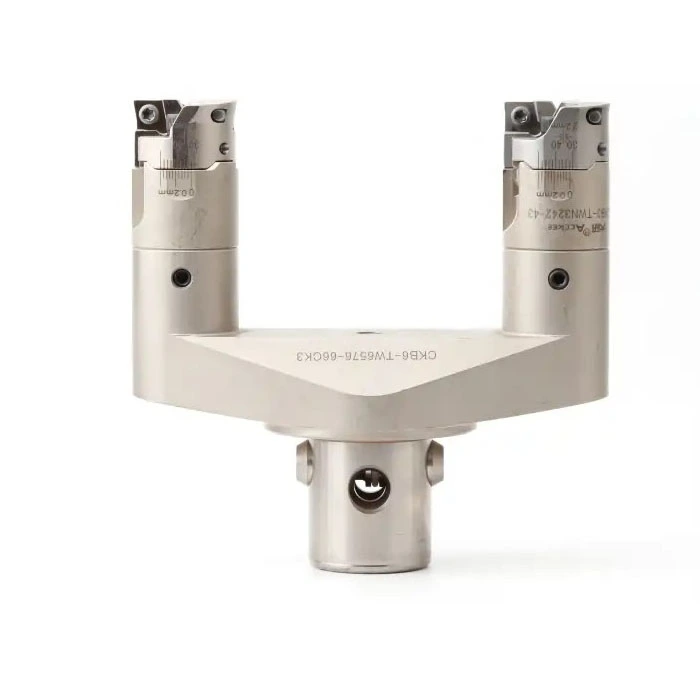

ピンターニングボーリングヘッド

直径範囲: 22mm – 127mm (0.866 インチ – 5 インチ)
• 長さの範囲: 56mm – 77mm (2.205 インチ – 3.031 インチ)
• 材質: H13 スチール

特徴と利点

• デュアル対向チップホルダーにより、両方のチップが同時に切削しながら切削力のバランスが取れます。
• 内径および外径のボーリング加工に適しています。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログのページ 98 を参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

お問い合わせを送信

製品説明

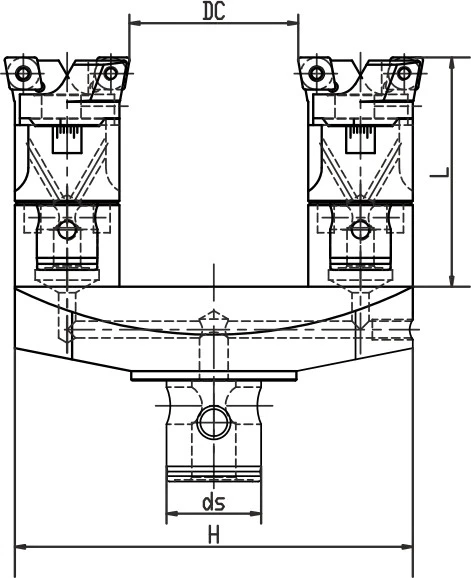

寸法と技術仕様

7 つの利用可能な構成

切断径(mm)	保持径(mm)	長さ(mm)	カッターブロック	切込み深さ(mm)	外径切断範囲(mm)
80-88	28	79	CKB2-TWN2533-38	56	22-30
90-98	28	89	CKB2-TWN2533-38	56	32-40
119-129	28	118	CKB3-EWN3242-43	67	45-55
129-139	36	128	CKB3-EWN3242-43	67	55-65
139-149	36	138	CKB3-EWN3242-43	67	65-75
182-195	36	179	CKB4-EWN4154-50	77	89-100
209-222	36	206	CKB4-EWN4154-50	77	114-127
