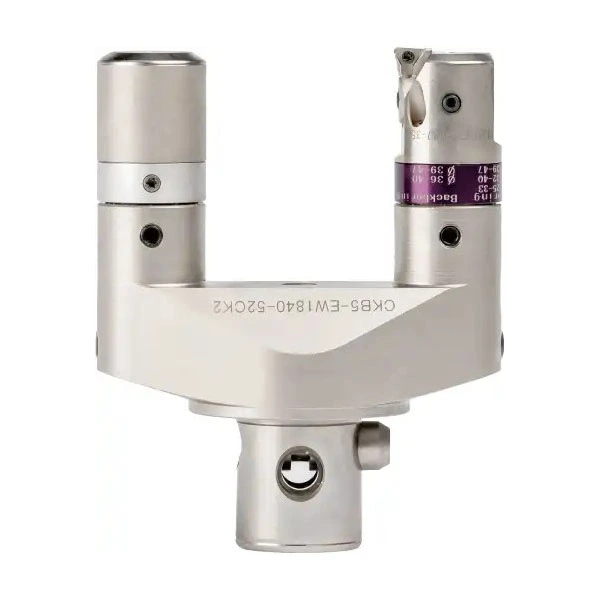

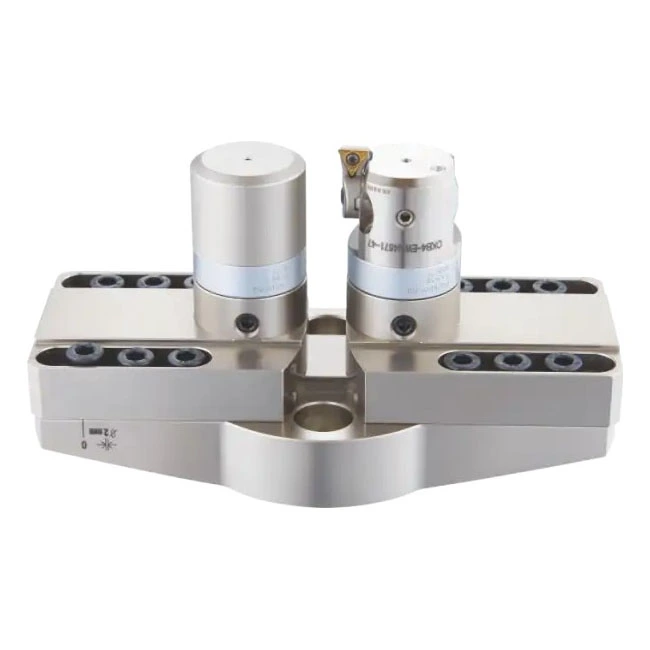

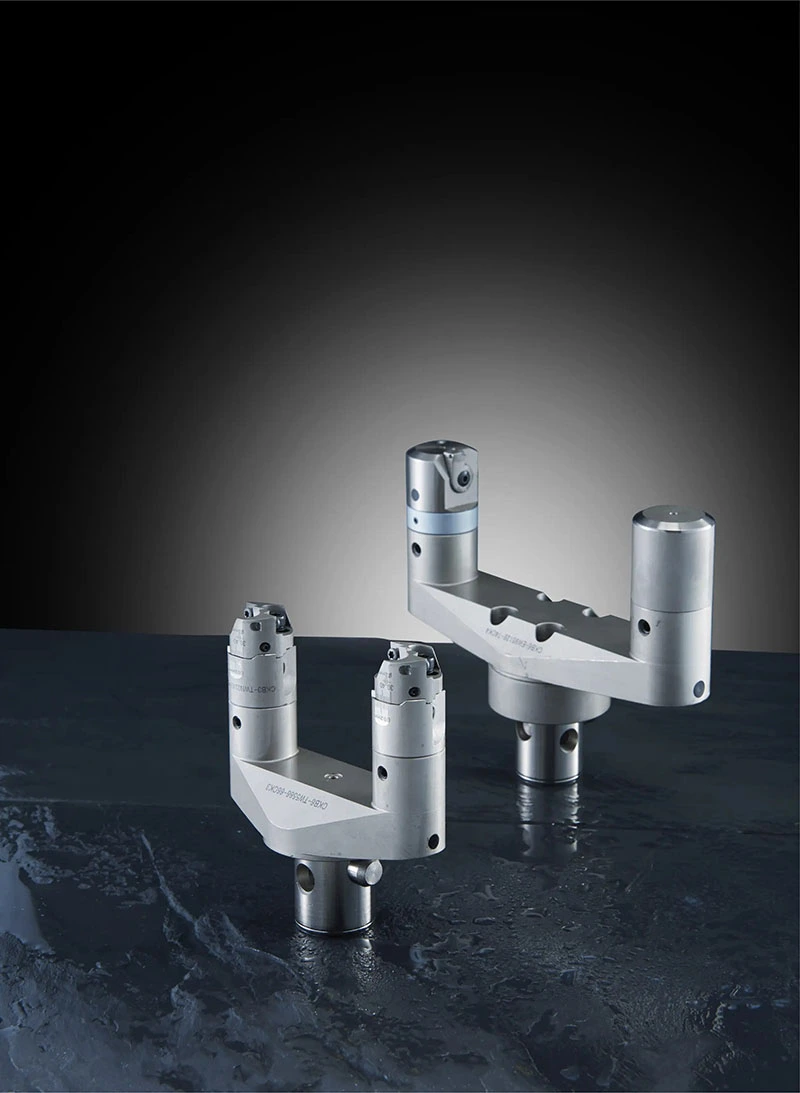

ピンターニング仕上げヘッド

直径範囲: 8mm – 120mm (0.315 インチ – 4.724 インチ)
• 長さ範囲: 78mm (3.071 インチ)
• 材質: H13 スチール

特徴と利点

• 外部ボーリング範囲: 8mm – 127mm
• 内径ボーリング範囲: 80mm – 242mm
• 内径ボーリングおよび外径ボーリング用のリバーシブル超硬インサートホルダー
• カウンターウェイト付きデュアルアーム設計により、振動とたわみが軽減されます。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 106 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

お問い合わせを送信

製品説明

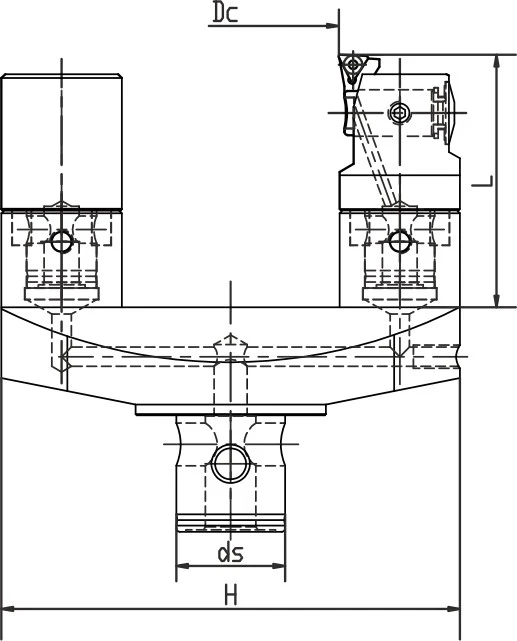

寸法と技術仕様

7 つの利用可能な構成

切断径(mm)	保持径(mm)	長さ(mm)	カッターブロック	外径切断範囲(mm)	幅(高さ)(mm)
80–88	28	52	CKB2-EWN2547-35.5	22～30	79
90–98	28	52	CKB2-EWN2547-35.5	32～40	89
119–129	28	63	CKB3-EWN3260-40	46–55	118
129–139	36	63	CKB3-EWN3260-40	56–65	128
139–149	36	63	CKB3-EWN3260-40	65–75	138
182–195	36	74	CKB4-EWN4174-47	87–100	179
209–222	36	74	CKB4-EWN4174-47	114–127	206
