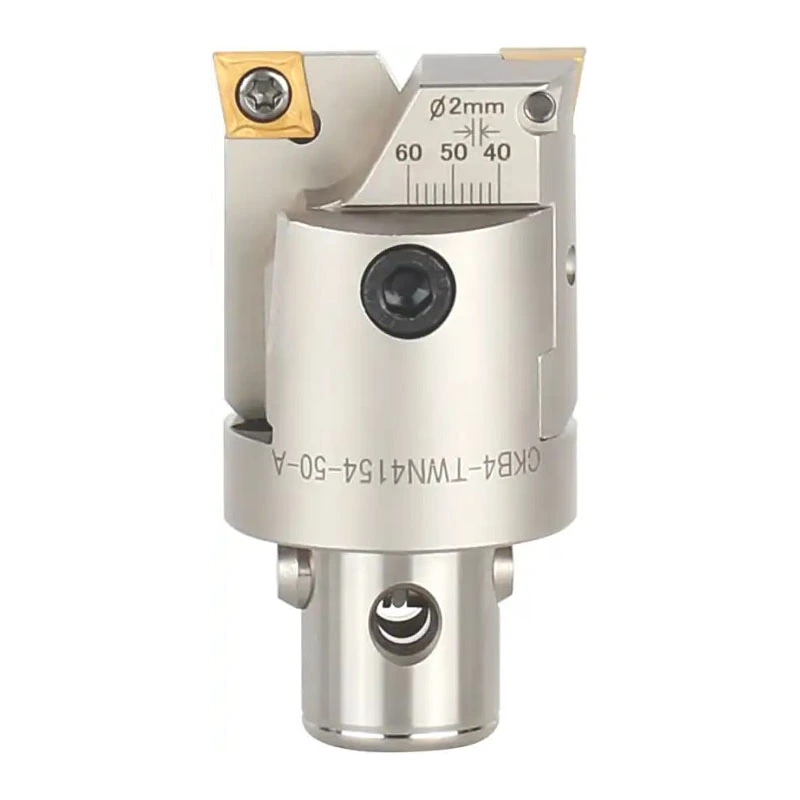

重切削荒ボーリングヘッド

直径範囲: 25mm – 90mm (0.984 インチ – 3.543 インチ)
• 長さの範囲: 38mm – 75mm (1.496 インチ – 2.953 インチ)
• 材質: H13 スチール

特徴と利点

• 金属除去率の高い用途向けの頑丈な構造
• カートリッジの強固なクランプにより、位置決めの精度と安定性が向上します。

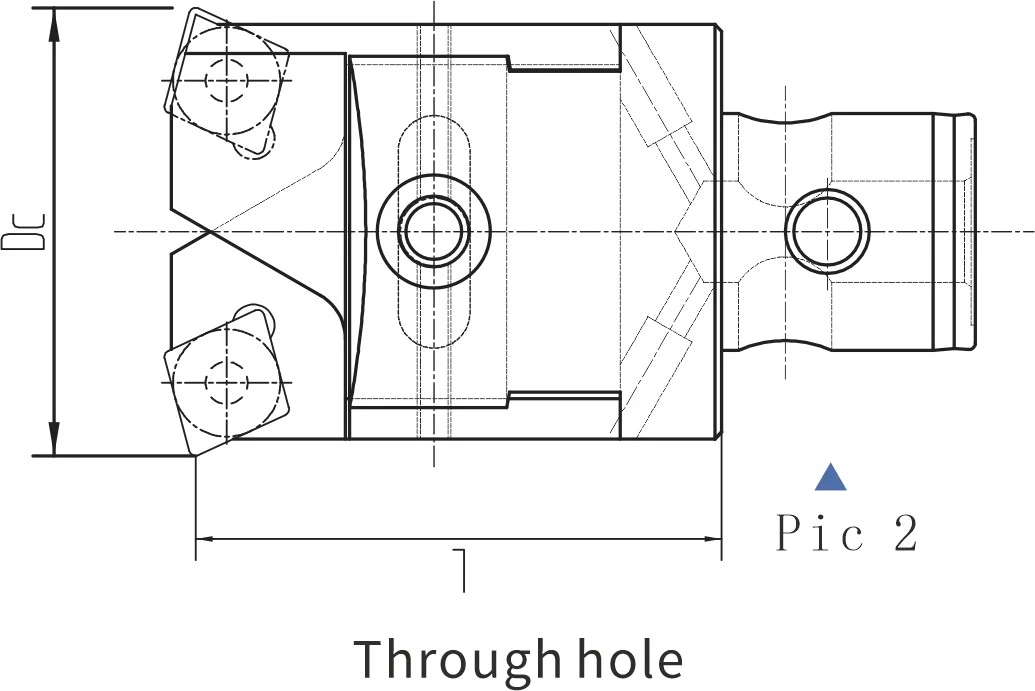

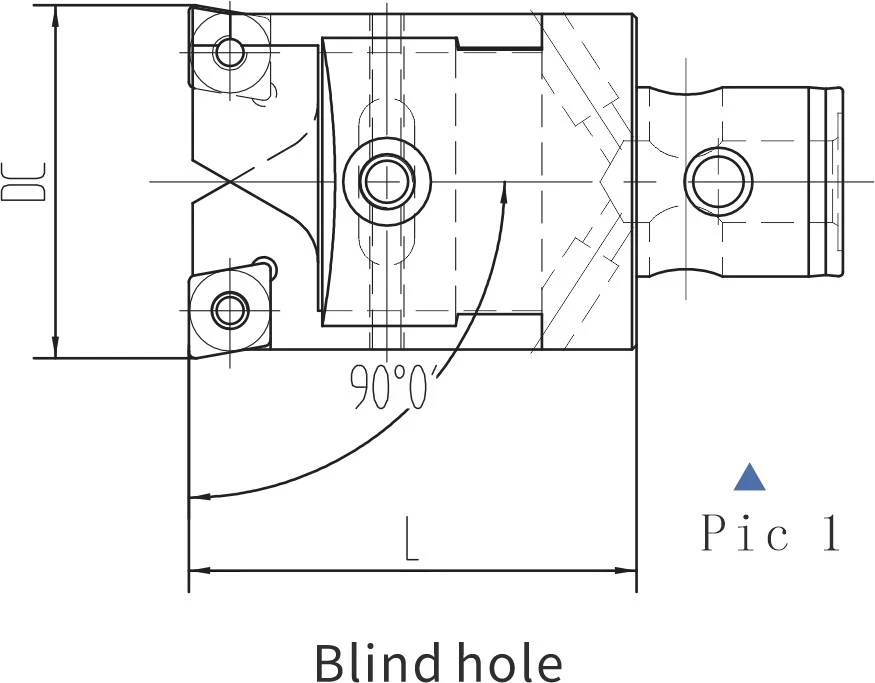

• 90°止まり穴ボーリングおよび75°スルーホールボーリングをサポート
• 振動を低減し、重い切削負荷に耐えられるように設計されています。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 97 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

お問い合わせを送信

製品説明

寸法と技術仕様

10 種類の構成が利用可能

切断径(mm)	保持径(mm)	長さ(mm)	入れる	インサートネジ	インサートレンチ	カッターブロックネジ	スライドトリマネジ	質量(kg)	カッターブロックレンチ	スライドトリマーレンチ
25-33	24	38	CC..0602..	M2.5×6	T8	M5-0.8×18	M3×6	0.14	L1.5	L4
32-42	31	45	CC..09T3..	M4×10	T15	M6-1.0×20	M3×8	0.23	L1.5	L5
41-54	39	52	CC..09T3..	M4×10	T15	M8-1.25×25	M3×10	0.43	L1.5	L6
53-72	49	66	CC..1204..	M5×12	T20	M10-1.5×35	M4×12	0.82	L2	L8
68-90	63	75	CC..1204..	M5×12	T20	M10-1.5×35	M4×16	1.75	L2	L8
25-33	24	35	CC..0602..	M2.5×6	T8	M5-0.8×18	M3×6	0.14	L1.5	L4
32-42	31	41	CC..09T3..	M4×10	T15	M6-1.0×20	M3×8	0.23	L1.5	L5
41-54	39	48	CC..09T3..	M4×10	T15	M8-1.25×25	M3×10	0.43	L1.5	L6
53-72	49	61	CC..1204..	M5×12	T20	M10-1.5×35	M4×12	0.82	L2	L8
68-90	63	70	CC..1204..	M5×12	T20	M10-1.5×35	M4×16	1.75	L2	L8
