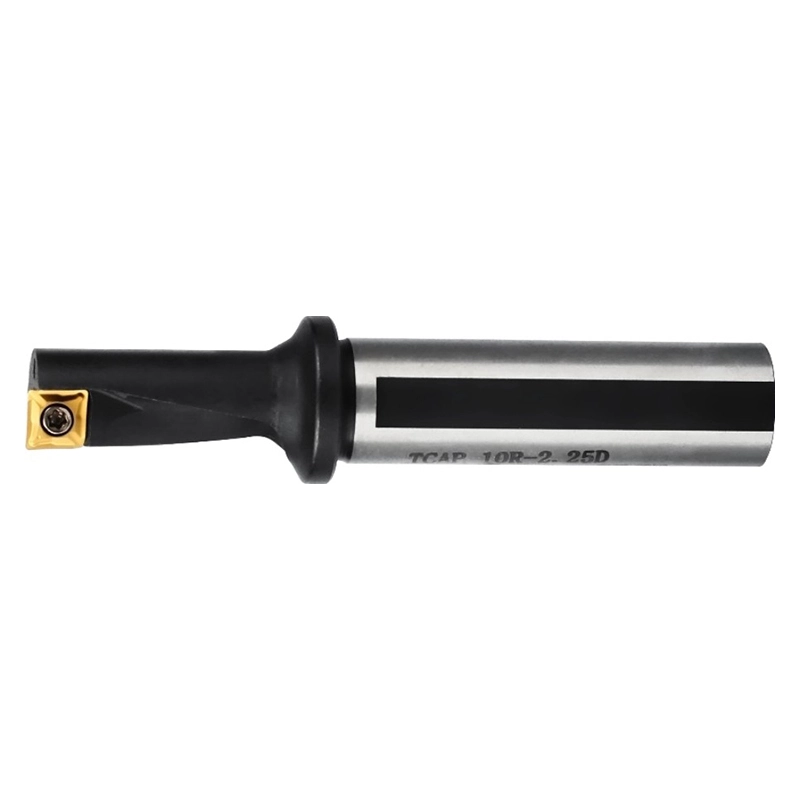

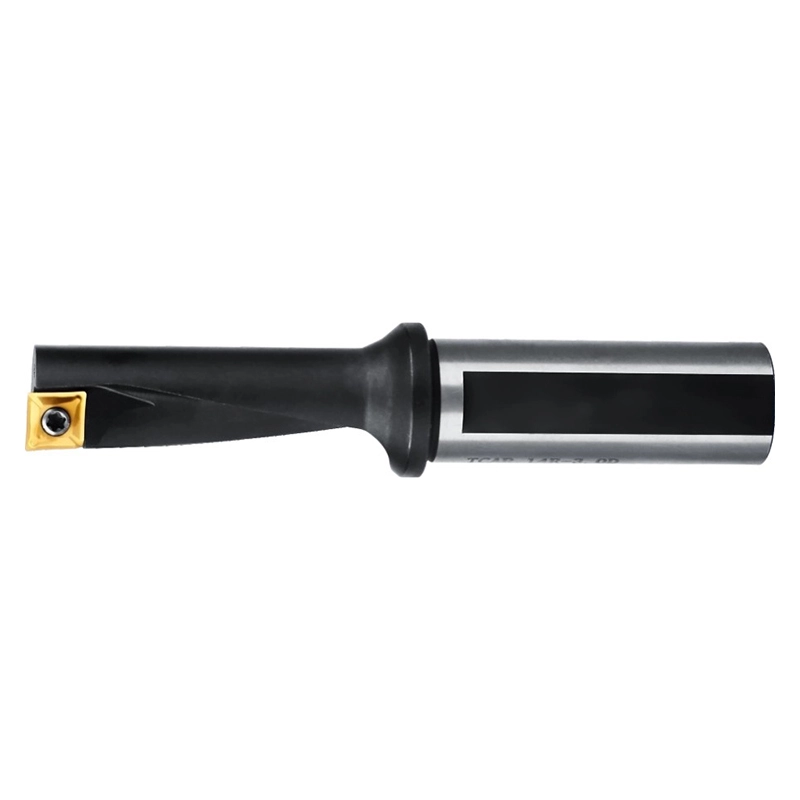

TCAP Uドリル

直径範囲: 8mm – 32mm (0.315 インチ – 1.26 インチ)
• 長さの範囲: 2.25XD – 3XD
• 高精度加工用に H13 鋼のみで使用可能

特徴と利点

• 単一の XCMT インサートを採用し、小径とメンテナンスの軽減を実現
・Y型センター出口により効率的な切りくず排出が可能です。
• 刃先交換式超硬インサートにより、P グレード鋼までの被削材の多用途性が可能
• 直線穴の穴あけ、傾斜面、半円筒形、プレキャスト穴、交差穴、ボーリング、外径旋削、粗い鋳造、鍛造、または溶接の入口面用に設計されています。
• 1 つのクーラントチャネルにより流量が増加し、金属除去率、工具寿命、全体的な生産性が向上します。
●高剛性のドリルボディにより振動や騒音が抑制され、優れた穴寸法精度と優れた穴品質を実現します。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 29 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

お問い合わせを送信

製品説明

寸法と技術仕様

32 の利用可能な構成

切断径(mm)	保持径(mm)	全長(mm)	切断長さ(mm)	保持長さ(mm)	XDの長さ	適合インサート
8	12	64.5	17.5	42	2.25	XCMT040104-R
8	12	64.5	17.5	42	2.25	XCMT040104-L
10	12	70.5	22.5	42	2.25	XCMT050204
10	12	70.5	22.5	42	2.25	XCMT050204
12	16	79	27	45	2.25	XCMT060204
12	16	79	27	45	2.25	XCMT060204
14	16	85	32	45	2.25	XCMT070304
14	16	85	32	45	2.25	XCMT070304
16	20	96	36	50	2.25	XCMT080304
16	20	96	36	50	2.25	XCMT080304
20	25	113	45	56	2.25	XCMT10T304
20	25	113	45	56	2.25	XCMT10T304
25	32	130	57	60	2.25	XCMT130404
25	32	130	57	60	2.25	XCMT130404
32	32	145	72	60	2.25	XCMT170508
32	32	145	72	60	2.25	XCMT170508
8	12	72.5	24	42	3	XCMT040104-R
8	12	72.5	24	42	3	XCMT040104-L
10	12	79	30	42	3	XCMT050204
10	12	79	30	42	3	XCMT050204
12	16	89	37	45	3	XCMT060204
12	16	89	37	45	3	XCMT060204
14	16	95	42	45	3	XCMT070304
14	16	95	42	45	3	XCMT070304
16	20	108	48	50	3	XCMT080304
16	20	108	48	50	3	XCMT080304
20	25	128	60	56	3	XCMT10T304
20	25	128	60	56	3	XCMT10T304
25	32	148	75	60	3	XCMT130404
25	32	148	75	60	3	XCMT130404
32	32	169	96	60	3	XCMT170508
32	32	169	96	60	3	XCMT170508
