ロウ付けガンドリル

直径範囲: 3mm – 32mm (0.119 インチ – 0.473 インチ)
• 長さ範囲: 235mm – 1800mm (9.252 インチ – 70.866 インチ)
• 材質: 超硬

特徴と利点

• 超硬ドリルチップは熱処理されたドリルチューブと精密研磨されたスチールシャンクに永久的にろう付けされています。
• 一体型ろう付け構造により、剛性の高い穴あけアセンブリが提供されます。
• さまざまな超硬グレードと耐摩耗性コーティングが利用可能
• 鋼、ステンレス鋼、鋳鉄、アルミニウム、その他のエンジニアリング材料の深穴穴あけに適しています。
• 精密研磨されたガイドパッドにより穴のガイドが改善されます。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 117 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

お問い合わせを送信

製品説明

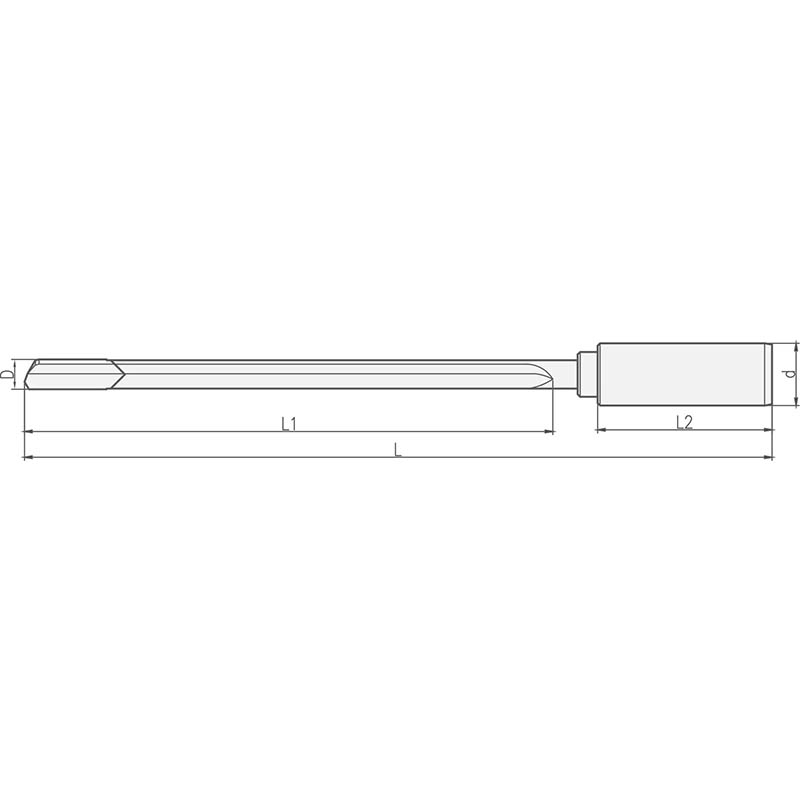

寸法と技術仕様

87 の利用可能な構成

直径(mm) クランプ部長さ(mm) 移行部の長さ (mm) 固定位置 X (mm) ネジスペックM
10 40 — 24 —
16 45 53 31 —
25 70 78 34 —
10 40 57 24 —
16 45 72 31 —
25 70 105 34 —
16 50 58 47.5 —
16 50 77 47.5 —
10 — 60 — M6×0.5
16 — 80 — M10×1
25 — 100 — M16×1.5
10 60 77 — M6×0.5
16 60 105 — M10×1
25 100 140 — M16×1.5
12.7 — 38.1 25.3 —
19.05 — 70 45 —
25.4 — 70 57.5 —
31.7 — 70 57.5 —
38.1 — 70 57.5 —
19.05 70 97 45 —
25.4 70 100 57.5 —
31.7 70 111 57.5 —
10 60 68 35 M6×0.5
16 80 90 37 M10×1
25 100 100 45 M16×1.5
16 80 80 37 M10×1
25 100 100 45 M16×1.5
10 40 40 28 —
12 45 45 33 —
16 48 48 36 —
20 50 50 38 —
16 — 112 73 TR16x1.5
20 — 126 82 TR 20x2
28 — 126 82 TR 28x2
36 — 162 109 TR 36x2
16 — 40 28 —
25 — 50 35 —
35 — 60 40 —
16 40 67 28 —
25 50 77 35 —
35 60 100 40 —
10 40 — — —
12 45 — — —
16 48 — — —
20 50 — — —
25 56 — — —
32 60 — — —
40 70 — — —
10 40 57 — —
12 45 62 — —
16 48 75 — —
20 50 77 — —
25 56 86 — —
32 60 100 — —
40 70 110 — —
10 — 40 23.5 —
12 — 45 26.5 —
16 — 48 29 —
20 — 50 30.5 —
25 — 56 38 —
32 — 60 43 —
40 — 70 47 —
10 40 57 23.5 —
12 45 62 26.5 —
16 48 75 29 —
20 50 77 30.5 —
25 56 86 38 —
32 60 100 43 —
40 70 110 47 —
10 — 40 28 —
12 — 45 33 —
16 — 48 36 —
20 — 50 38 —
25 — 56 44 —
32 — 60 48 —
40 — 70 66 —
10 40 57 28 —
12 45 62 33 —
16 48 75 36 —
20 50 77 38 —
25 56 86 44 —
32 60 100 48 —
40 70 110 66 —
10 — 40 28 —
12 — 45 33 —
16 — 48 36 —
20 — 50 38 —
