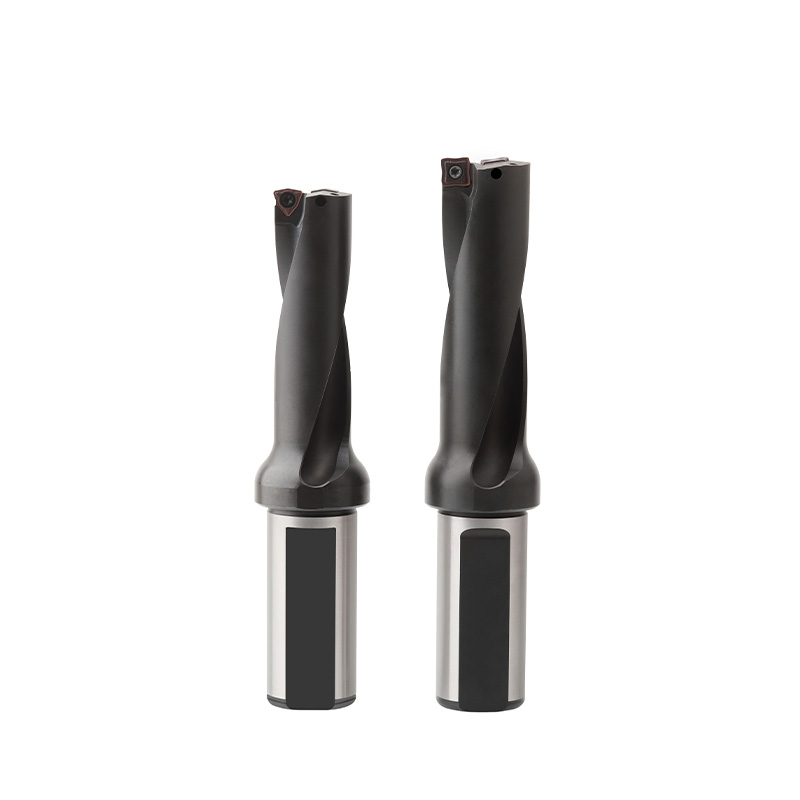

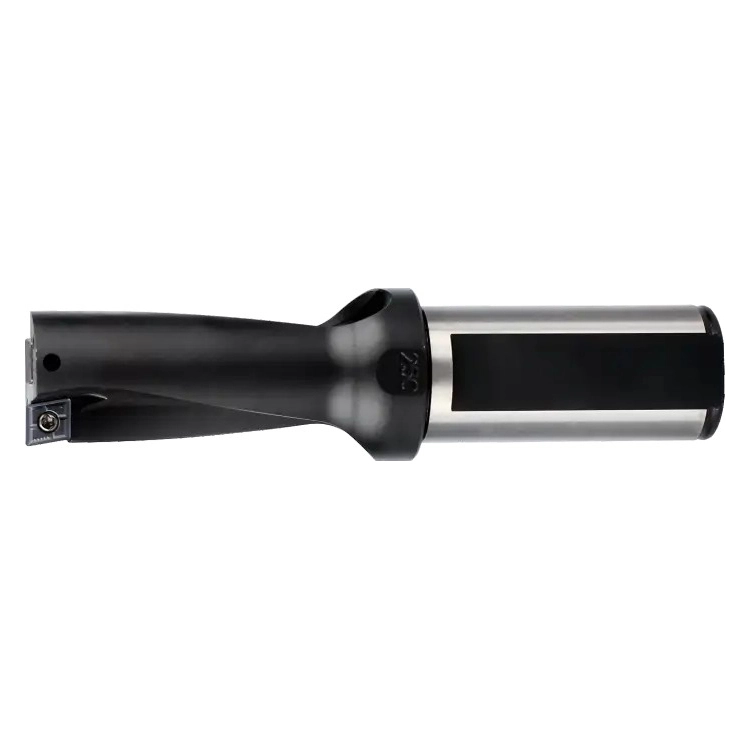

WDX U ドリルビット

直径範囲: 15mm – 35mm (0.591 インチ – 1.378 インチ)
• 長さの範囲: 2XD
• 高精度加工用に H13 鋼のみで使用可能

特徴と利点

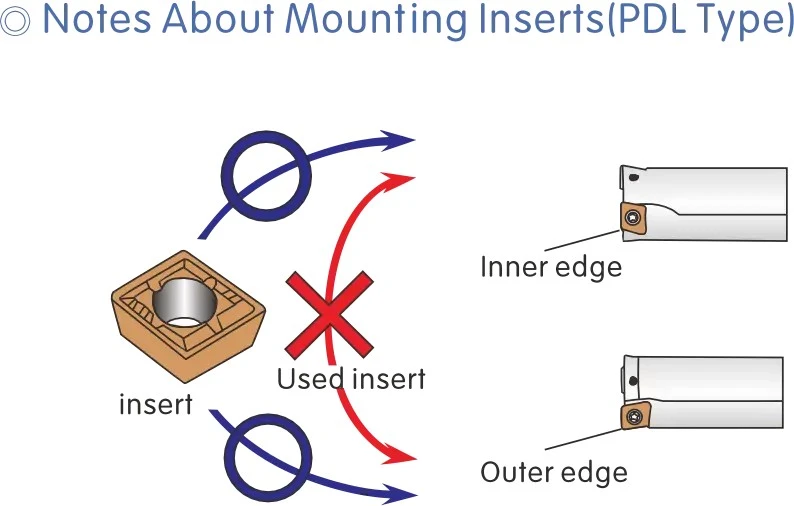

• 同じWDXTインサートを異なる向きで使用する外周刃と中心刃を備えています。
・Y型センター出口により効率的な切りくず排出が可能です。
• 刃先交換式超硬インサートにより、P グレード鋼までの被削材の多用途性が可能

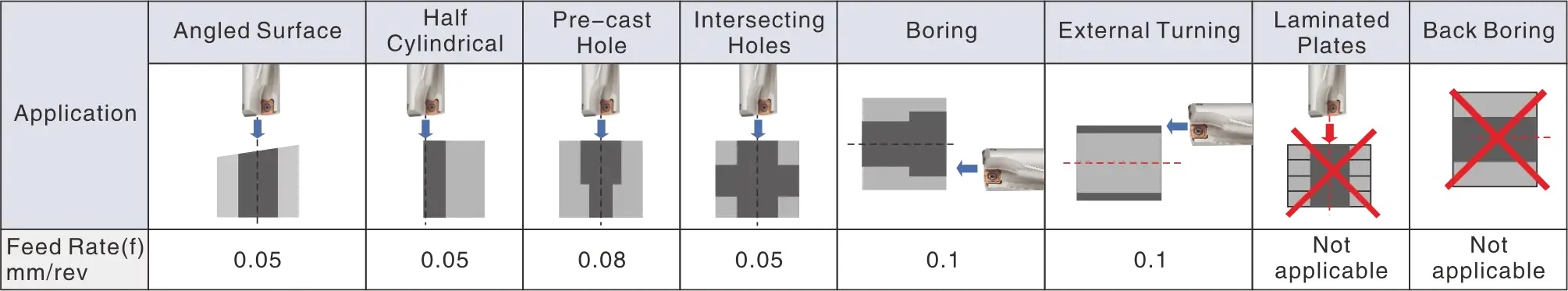

• 直線穴の穴あけ、傾斜面、半円筒形、プレキャスト穴、交差穴、ボーリング、外径旋削、粗い鋳造、鍛造、または溶接の入口面用に設計されています。
• 2 つのクーラントチャネルにより流量が増加し、切りくず除去率、工具寿命、全体的な生産性が向上します。
●高剛性のドリルボディにより振動や騒音が抑制され、優れた穴寸法精度と優れた穴品質を実現します。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 26 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

お問い合わせを送信

製品説明

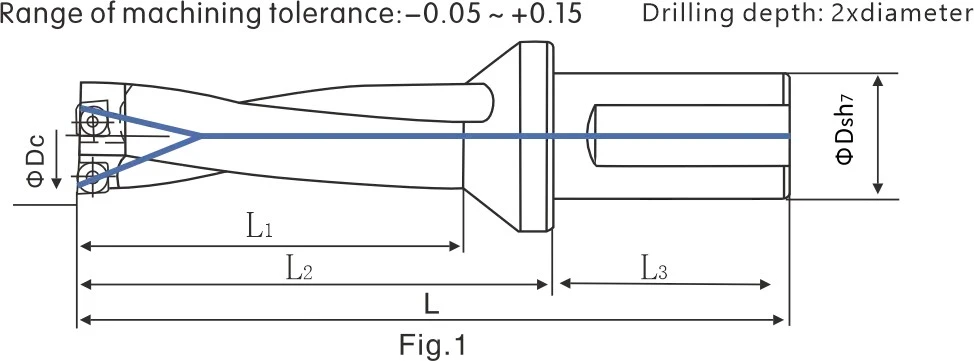

寸法と技術仕様

21 の利用可能な構成

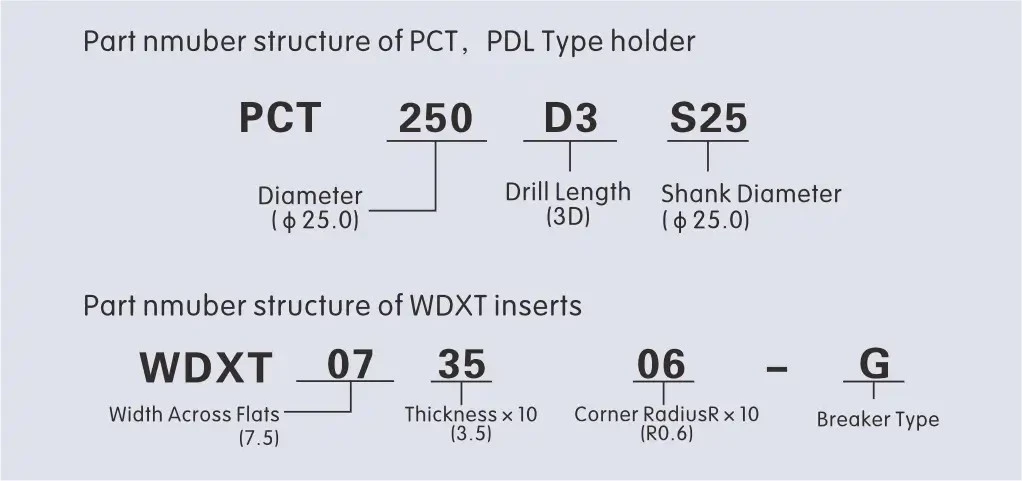

切断径(mm)	保持径(mm)	全長(mm)	切断長さ(mm)	保持長さ(mm)	XDの長さ	適合インサート	質量(kg)
15	25	92	33	56	2	WDXT042004	0.2
16	25	94	35	56	2	WDXT052504	0.2
17	25	96	37	56	2	WDXT052504	0.2
18	25	112	39	56	2	WDXT052504	0.3
19	25	114	41	56	2	WDXT063006	0.3
20	25	116	43	56	2	WDXT063006	0.3
21	25	118	45	56	2	WDXT063006	0.3
22	25	120	47	56	2	WDXT063006	0.4
23	25	122	49	56	2	WDXT073506	0.4
24	25	124	51	56	2	WDXT073506	0.4
25	25	126	53	56	2	WDXT073506	0.4
26	32	135	55	70	2	WDXT073506	0.6
27	32	137	57	70	2	WDXT073506	0.6
28	32	139	59	70	2	WDXT073506	0.7
29	32	143	62	70	2	WDXT094008	0.7
30	32	148	64	70	2	WDXT094008	0.7
31	32	150	66	70	2	WDXT094008	0.8
32	32	152	68	70	2	WDXT094008	0.8
33	32	154	70	70	2	WDXT094008	0.8
34	32	156	72	70	2	WDXT094008	0.8
35	32	158	74	70	2	WDXT094008	0.8
