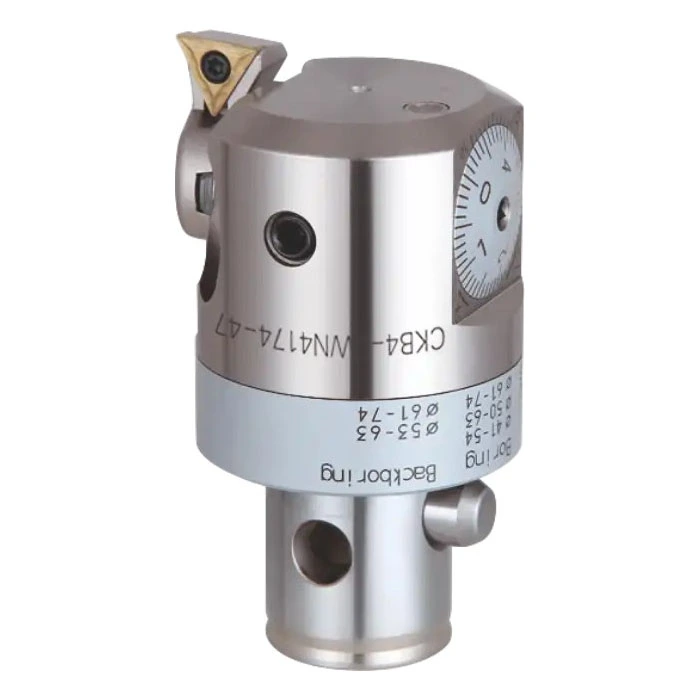

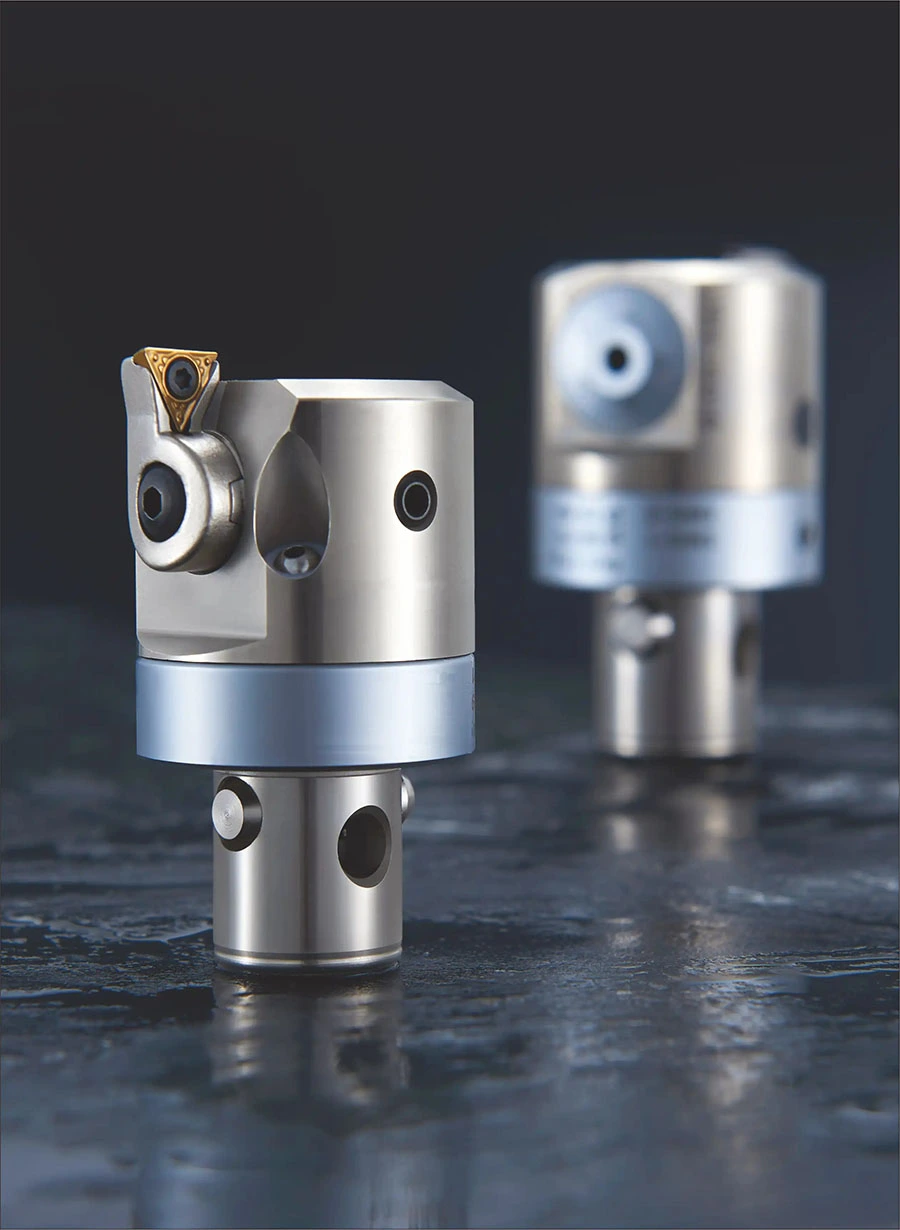

EWN 精密ボーリングヘッド
直径範囲: 20mm – 203mm (0.787 インチ – 7.992 インチ)
• 長さの範囲: 32.5mm – 71mm (1.28 インチ – 2.795 インチ)
• 材質: H13 スチール
特徴と利点
・1目盛0.01mmの精密バーニア調整
• 最大切断速度: 1200 m/min
• 高速加工のためのプリバランス設計
• スルークーラント供給

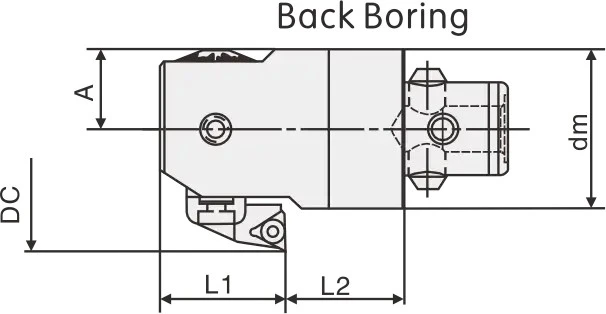

・バックボーリング能力を標準装備

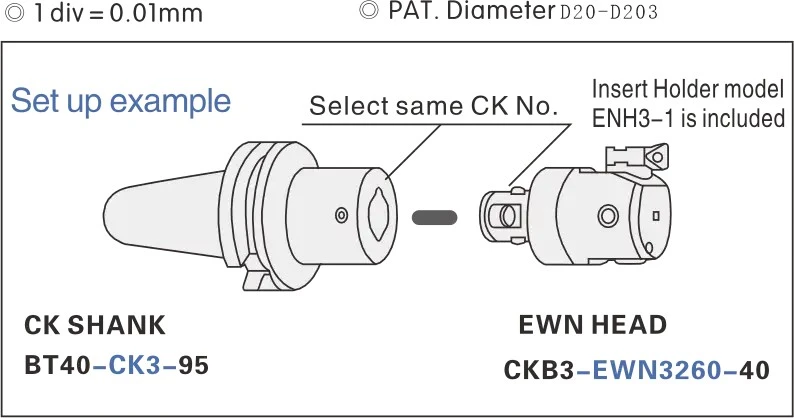

• ENH3-1 インサートホルダーが付属
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 101 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。
お問い合わせを送信
製品説明
寸法と技術仕様
7 つの利用可能な構成
| 切断径(mm) | 保持径(mm) | 長さ(mm) | 入れる | カッターブロック | カッターブロックネジ | 質量(kg) | カッターブロックレンチ | 座ぐり加工径(mm) | ザグリ深さ(外側L1)(mm) | 座ぐり深さ(内径L2)(mm) | 内径(A)(mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 20-26 | 19 | 32.5 | TP..0802.. | ENH1-1 | M2.2×5 | 0.09 | T7 | 30-31 | 20 | 10 | 10 |
| 25-33 | 24 | 35.5 | TP..0802.. | ENH2-1 | M2.2×5 | 0.15 | T7 | 38-41 | 22 | 10 | 12.5 |
| 32-42 | 31 | 40 | TP..0802.. | ENH3-1 | M2.2×5 | 0.25 | T7 | 48-52 | 25 | 9 | 16 |
| 41-54 | 39 | 47 | TC..1102.. | ENH4-1 | M2.5×6 | 0.43 | T8 | 59-67 | 30 | 13 | 20 |
| 53-70 | 49 | 57 | TP..1103.. | ENH5-1 | M3×7 | 1.25 | T8 | 61-73 | 34 | 19 | 25.5 |
| 68-100 | 63 | 71 | TC..1102.. | ENH6-1 | M2.5×6 | 1.78 | T8 | 77-98 | 45 | 23 | 32.5 |
| 100-153 | 63 | 71 | TP..1103.. | ENH6-1 | M3×7 | 2.53 | T8 | 107-155 | 45 | 23 | 45.5 |
