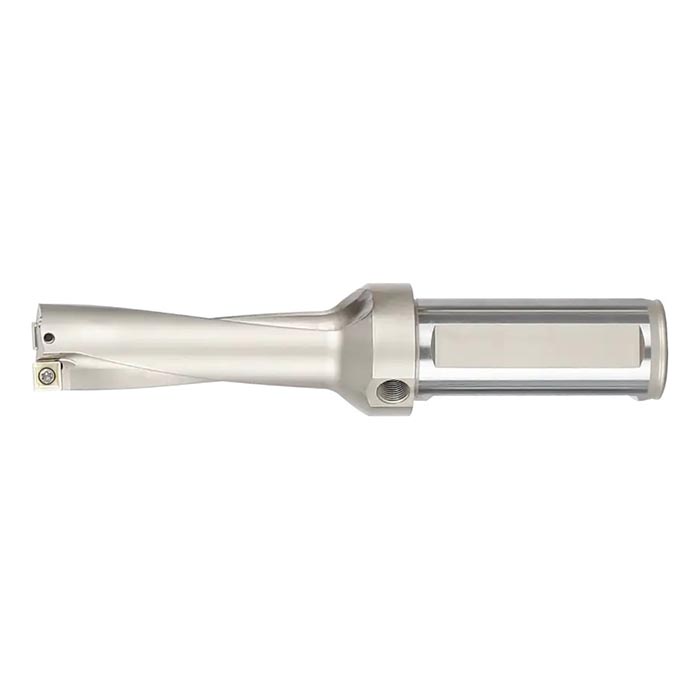

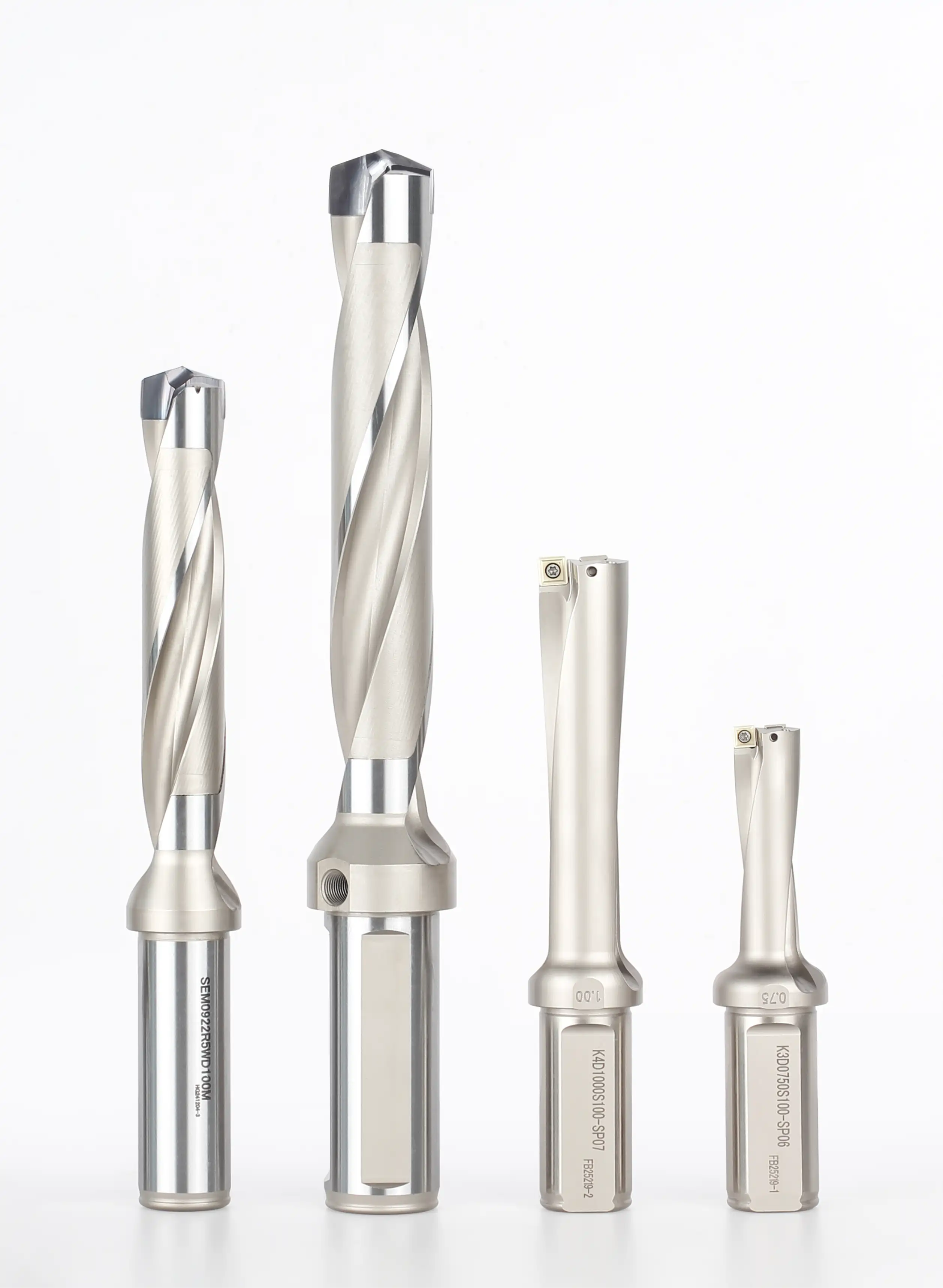

インチUドリルセット
直径範囲: 0.5インチ – 2.5インチ (12.7mm – 63.5mm)
• 長さの範囲: 3XD
• 高精度加工には H13 鋼、旋盤や低精度加工には 42CrMo (AISI 4140 に相当) が利用可能
特徴と利点
• 標準の帝国単位サイズでの寸法、米国製の機械に適しています
• SPMT、WCMT、SOMT インサートとの互換性
・効率的な切りくず排出のためのY型センター出口を備えています。
• 刃先交換式超硬インサートにより、P グレード鋼までの被削材の多用途性が可能
• 直線穴の穴あけ、傾斜面、半円筒形、プレキャスト穴、交差穴、ボーリング、外径旋削、粗い鋳造、鍛造、または溶接の入口面用に設計されています。
• 2 つのクーラントチャネルにより流量が増加し、切りくず除去率、工具寿命、全体的な生産性が向上します。
●高剛性のドリルボディにより振動や騒音が抑制され、優れた穴寸法精度と優れた穴品質を実現します。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 31 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。
お問い合わせを送信
製品説明
寸法と技術仕様
48 の利用可能な構成
| 切断径(mm) | 保持径(mm) | 切断長さ(mm) | 保持長さ(mm) | XDの長さ |
|---|---|---|---|---|
| 12.7 | 19.05 | 38.1 | 50.8 | 3 |
| 13.4874 | 19.05 | 40.46 | 50.8 | 3 |
| 14.3 | 19.05 | 42.9 | 50.8 | 3 |
| 15.0876 | 19.05 | 45.26 | 50.8 | 3 |
| 15.875 | 19.05 | 47.625 | 50.8 | 3 |
| 16.6624 | 19.05 | 49.99 | 50.8 | 3 |
| 17.4752 | 19.05 | 52.43 | 50.8 | 3 |
| 17.8562 | 25.4 | 53.57 | 76.2 | 3 |
| 18.6436 | 25.4 | 55.93 | 76.2 | 3 |
| 19.05 | 25.4 | 57.15 | 76.2 | 3 |
| 19.8374 | 25.4 | 59.51 | 76.2 | 3 |
| 20.65 | 25.4 | 61.95 | 76.2 | 3 |
| 21.4376 | 25.4 | 64.31 | 76.2 | 3 |
| 22.225 | 25.4 | 66.68 | 76.2 | 3 |
| 23.0124 | 25.4 | 69.04 | 76.2 | 3 |
| 23.8252 | 25.4 | 71.48 | 76.2 | 3 |
| 24.6126 | 25.4 | 73.84 | 76.2 | 3 |
| 24.9936 | 25.4 | 74.98 | 76.2 | 3 |
| 25.4 | 25.4 | 27 | 76.2 | 3 |
| 26.1874 | 31.75 | 78.56 | 82.55 | 3 |
| 27 | 31.75 | 81 | 82.55 | 3 |
| 27.7876 | 31.75 | 83.36 | 82.55 | 3 |
| 28.575 | 31.75 | 85.725 | 82.55 | 3 |
| 29.3624 | 31.75 | 88.09 | 82.55 | 3 |
| 30.1752 | 31.75 | 90.53 | 82.55 | 3 |
| 30.9626 | 31.75 | 92.89 | 82.55 | 3 |
| 31.75 | 38.1 | 95.25 | 92.25 | 3 |
| 32.5374 | 38.1 | 97.61 | 92.25 | 3 |
| 33.35 | 38.1 | 100.05 | 92.25 | 3 |
| 34.925 | 38.1 | 104.775 | 92.25 | 3 |
| 35.7124 | 38.1 | 107.14 | 92.25 | 3 |
| 36.5252 | 38.1 | 109.58 | 92.25 | 3 |
| 37.3126 | 38.1 | 111.94 | 92.25 | 3 |
| 38.1 | 38.1 | 114.3 | 92.25 | 3 |
| 38.8874 | 38.1 | 116.66 | 92.25 | 3 |
| 39.7 | 38.1 | 119.1 | 92.25 | 3 |
| 41.275 | 38.1 | 123.825 | 92.25 | 3 |
| 42.0624 | 38.1 | 126.19 | 92.25 | 3 |
| 42.8752 | 38.1 | 128.63 | 92.25 | 3 |
| 44.45 | 38.1 | 133.35 | 50.8 | 3 |
| 46.05 | 50.8 | 138.15 | 101.6 | 3 |
| 47.625 | 50.8 | 142.875 | 101.6 | 3 |
| 49.2252 | 50.8 | 147.68 | 101.6 | 3 |
| 50.8 | 50.8 | 152.4 | 101.6 | 3 |
| 53.975 | 50.8 | 161.92 | 101.6 | 3 |
| 57.15 | 50.8 | 171.45 | 101.6 | 3 |
| 60.325 | 50.8 | 180.98 | 101.6 | 3 |
| 63.5 | 50.8 | 190.5 | 101.6 | 3 |
