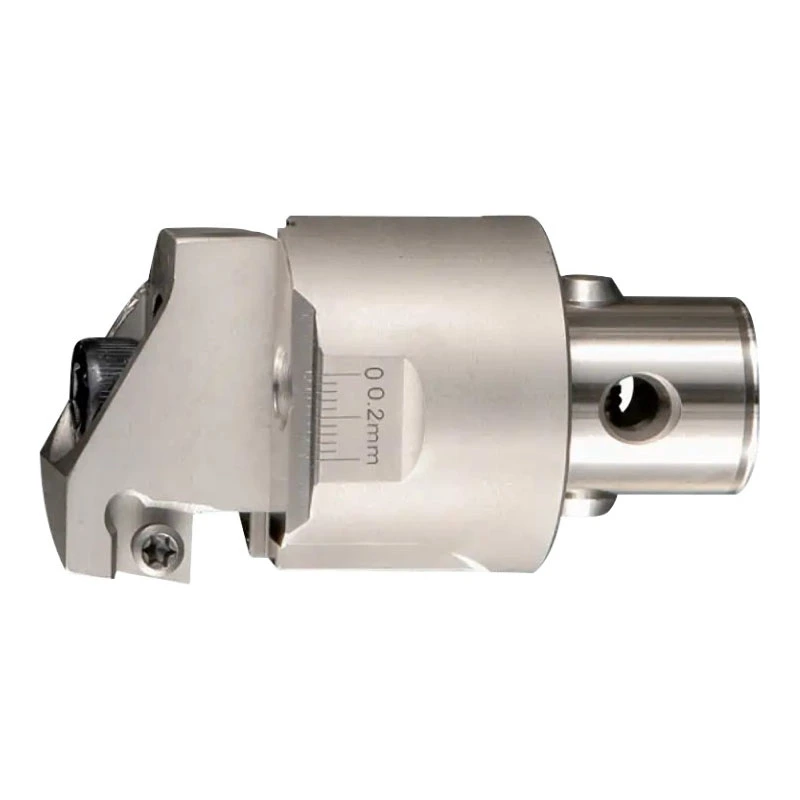

モジュラーカウンター荒ボーリングシステム

直径範囲: 30mm – 160mm (1.181 インチ – 6.299 インチ)
• 長さの範囲: 29mm – 56mm (1.142 インチ – 2.205 インチ)
• 材質: H13 スチール

特徴と利点

• 交換可能なモジュラーヘッドにより工具の在庫を削減
• 精密ネジ調整により、正確な直径調整が可能
• モジュール構造により振動とたわみを最小限に抑えます。
・バックボーリング対応
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 112 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

お問い合わせを送信

製品説明

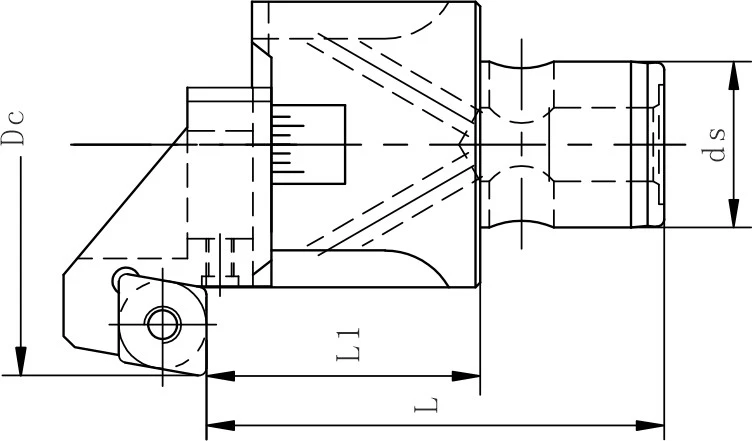

寸法と技術仕様

7 つの利用可能な構成

切断径(mm)	保持径(mm)	長さ(mm)	入れる	インサートネジ	インサートレンチ	質量(kg)	切込み深さ(mm)
30-38	14	65	CC..0602..	M2.5*6.5	T8	0.049	29
37-47	18	50	CC..09T3..	M4*10	T15	0.098	30
46-60	22	55	CC..09T3..	M4*10	T15	0.161	36
60-81	28	65	CC..1204..	M5*13	T20	0.301	41
79-101	36	70	CC..1204..	M5*13	T20	0.574	56
99-130	36	75	CC..1204..	M5*13	T20	1.225	56
129-160	36	75	CC..1204..	M5*13	T20	1.575	56
