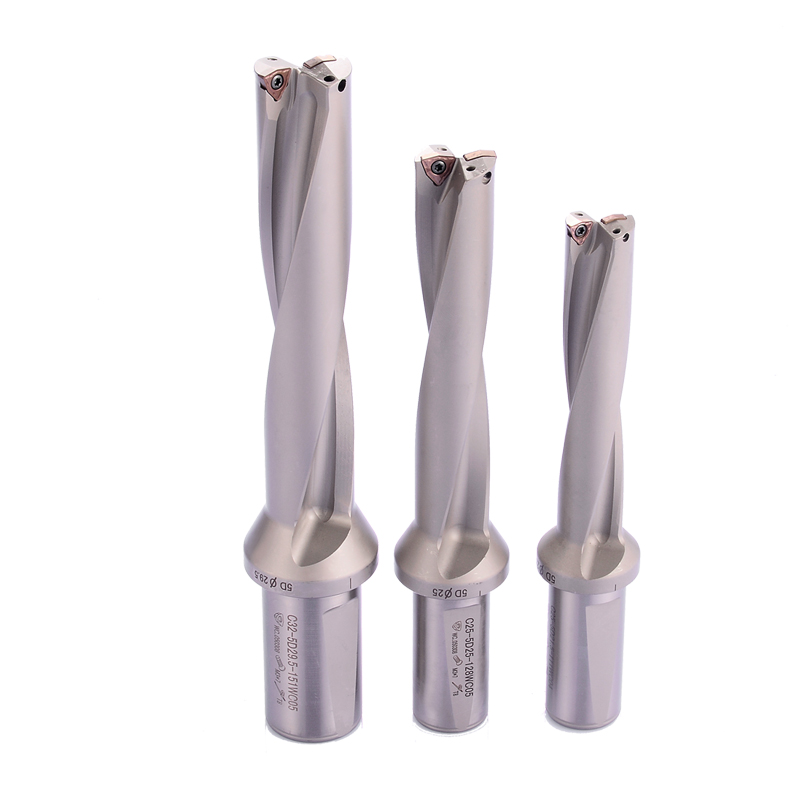

トイレUドリル

直径範囲: 13mm – 40mm (0.512 インチ – 1.575 インチ)
• 長さの範囲: 2XD – 5XD
• 高精度加工には H13 鋼、旋盤や低精度加工には 42CrMo (AISI 4140 に相当) が利用可能

特徴と利点

・WCMTチップの三角形状により、切削抵抗が低く、穴あけ効率が高く、貫通穴加工に最適です。
・効率的な切りくず排出のためのY型センター出口を備えています。
• 刃先交換式超硬インサートにより、P グレード鋼までの被削材の多用途性が可能
• 直線穴の穴あけ、傾斜面、半円筒形、プレキャスト穴、交差穴、ボーリング、外径旋削、粗い鋳造、鍛造、または溶接の入口面用に設計されています。
• 2 つのクーラントチャネルにより流量が増加し、切りくず除去率、工具寿命、全体的な生産性が向上します。
●高剛性のドリルボディにより振動や騒音が抑制され、優れた穴寸法精度と優れた穴品質を実現します。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログのページ 10 および 22 を参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

お問い合わせを送信

製品説明

寸法と技術仕様

214 の利用可能な構成

切断径(mm)	保持径(mm)	全長(mm)	切断長さ(mm)	保持長さ(mm)	XDの長さ	適合インサート	質量(kg)
13	20/25	88	29	44/56	2	トイレ..020104	0.2
13.5	20/25	89	30	44/56	2	トイレ..020104	0.2
14	20/25	90	31	44/56	2	トイレ..030208	0.2
14.5	20/25	91	32	44/56	2	トイレ..030208	0.2
15	20/25	92	33	44/56	2	トイレ..030208	0.2
15.5	20/25	93	34	44/56	2	トイレ..030208	0.2
16	20/25	94	35	44/56	2	トイレ..030208	0.2
16.5	20/25	95	36	44/56	2	トイレ..030208	0.2
17	20/25	96	37	44/56	2	トイレ..030208	0.2
17.5	25	109	38	56	2	トイレ..030208	0.2
18	25	110	39	56	2	トイレ..030208	0.3
18.5	25	111	40	56	2	トイレ..030208	0.3
19	25	112	41	56	2	トイレ..030208	0.3
19.5	25	113	42	56	2	トイレ..030208	0.3
20	25	114	43	56	2	トイレ..030208	0.3
20.5	25	115	44	56	2	トイレ..030208	0.3
21	25	116	45	56	2	トイレ..040208	0.3
21.5	25	117	46	56	2	トイレ..040208	0.3
22	25	118	47	56	2	トイレ..040208	0.4
22.5	25	119	48	56	2	トイレ..040208	0.4
23	25	123	49	56	2	トイレ..040208	0.4
23.5	25	124	50	56	2	トイレ..040208	0.4
24	25	125	51	56	2	トイレ..040208	0.4
24.5	25	126	52	56	2	トイレ..040208	0.4
25	25	127	53	56	2	トイレ..050308	0.4
25.5	32	134	54	60	2	トイレ..050308	0.6
26	32	135	55	60	2	トイレ..050308	0.6
26.5	32	136	56	60	2	トイレ..050308	0.6
27	32	137	57	60	2	トイレ..050308	0.6
27.5	32	138	58	60	2	トイレ..050308	0.6
28	32	139	59	60	2	トイレ..050308	0.6
28.5	32	140	60	60	2	トイレ..050308	0.6
29	32	143	62	60	2	トイレ..050308	0.7
29.5	32	144	63	60	2	トイレ..050308	0.7
30	32	148	64	60	2	トイレ..050308	0.7
30.5	32	149	65	60	2	トイレ..050308	0.7
31	32	150	66	60	2	トイレ..06T308	0.7
31.5	32	151	67	60	2	トイレ..06T308	0.7
32	32	152	68	60	2	トイレ..06T308	0.8
32.5	32	153	69	60	2	トイレ..06T308	0.8
33	32	154	70	60	2	トイレ..06T308	0.8
33.5	32	155	71	60	2	トイレ..06T308	0.8
34	32	156	72	60	2	トイレ..06T308	0.8
34.5	32	157	73	60	2	トイレ..06T308	0.8
35	32	158	74	60	2	トイレ..06T308	0.8
35.5	32	159	75	60	2	トイレ..06T308	0.8
36	32	160	76	60	2	トイレ..06T308	0.9
36.5	32	161	77	60	2	トイレ..06T308	0.9
37	32	169	79	60	2	トイレ..06T308	1.1
37.5	32	170	80	60	2	トイレ..06T308	1.1
38	32	171	81	60	2	トイレ..06T308	1.1
38.5	32	172	82	60	2	トイレ..06T308	1.1
39	32	173	83	60	2	トイレ..06T308	1.2
39.5	32	174	84	60	2	トイレ..06T308	1.3
40	40	185	85	70	2	トイレ..06T308	1.6
13	20/25	101	42	44/56	3	トイレ..020104	0.2
13.5	20/25	103	44	44/56	3	トイレ..020104	0.2
14	20/25	104	45	44/56	3	トイレ..030208	0.2
14.5	20/25	106	47	44/56	3	トイレ..030208	0.2
15	20/25	107	48	44/56	3	トイレ..030208	0.2
15.5	20/25	109	50	44/56	3	トイレ..030208	0.2
16	20/25	110	51	44/56	3	トイレ..030208	0.2
16.5	20/25	112	53	44/56	3	トイレ..030208	0.2
17	20/25	113	54	44/56	3	トイレ..030208	0.2
17.5	25	127	56	56	3	トイレ..030208	0.3
18	25	128	57	56	3	トイレ..030208	0.3
18.5	25	130	59	56	3	トイレ..030208	0.3
19	25	131	60	56	3	トイレ..030208	0.3
19.5	25	133	62	56	3	トイレ..030208	0.3
20	25	134	63	56	3	トイレ..030208	0.4
20.5	25	136	65	56	3	トイレ..030208	0.4
21	25	137	66	56	3	トイレ..040208	0.4
21.5	25	139	68	56	3	トイレ..040208	0.4
22	25	140	69	56	3	トイレ..040208	0.4
22.5	25	142	71	56	3	トイレ..040208	0.4
23	25	146	72	56	3	トイレ..040208	0.4
23.5	25	148	74	56	3	トイレ..040208	0.4
24	25	149	75	56	3	トイレ..040208	0.4
24.5	25	151	77	56	3	トイレ..040208	0.4
25	25	152	78	56	3	トイレ..050308	0.4
25.5	32	160	80	60	3	トイレ..050308	0.6
26	32	161	81	60	3	トイレ..050308	0.6
26.5	32	163	83	60	3	トイレ..050308	0.7
27	32	164	84	60	3	トイレ..050308	0.7
27.5	32	166	86	60	3	トイレ..050308	0.7
28	32	167	87	60	3	トイレ..050308	0.7
28.5	32	169	89	60	3	トイレ..050308	0.7
29	32	172	91	60	3	トイレ..050308	0.7
29.5	32	174	93	60	3	トイレ..050308	0.7
30	32	178	94	60	3	トイレ..050308	0.7
30.5	32	180	96	60	3	トイレ..050308	0.8
31	32	181	97	60	3	トイレ..06T308	0.8
31.5	32	183	99	60	3	トイレ..06T308	0.9
32	32	184	100	60	3	トイレ..06T308	0.9
32.5	32	186	102	60	3	トイレ..06T308	0.9
33	32	187	103	60	3	トイレ..06T308	0.9
33.5	32	189	105	60	3	トイレ..06T308	0.9
34	32	190	106	60	3	トイレ..06T308	0.9
34.5	32	192	108	60	3	トイレ..06T308	1
35	32	193	109	60	3	トイレ..06T308	1
35.5	32	195	111	60	3	トイレ..06T308	1
36	32	196	112	60	3	トイレ..06T308	1
36.5	32	198	114	60	3	トイレ..06T308	1.1
37	32	206	116	60	3	トイレ..06T308	1.1
37.5	32	208	118	60	3	トイレ..06T308	1.1
38	32	209	119	60	3	トイレ..06T308	1.1
38.5	32	211	121	60	3	トイレ..06T308	1.1
39	32	212	122	60	3	トイレ..06T308	1.2
39.5	32	214	124	60	3	トイレ..06T308	1.3
40	40	225	125	70	3	トイレ..06T308	1.6
13	20/25	114	55	44/56	4	トイレ..020104	0.2
13.5	20/25	116	57	44/56	4	トイレ..020104	0.2
14	20/25	118	59	44/56	4	トイレ..030208	0.2
14.5	20/25	120	61	44/56	4	トイレ..030208	0.2
15	20/25	122	63	44/56	4	トイレ..030208	0.2
15.5	20/25	124	65	44/56	4	トイレ..030208	0.2
16	20/25	126	67	44/56	4	トイレ..030208	0.3
16.5	20/25	128	69	44/56	4	トイレ..030208	0.3
17	20/25	130	71	44/56	4	トイレ..030208	0.3
17.5	25	144	73	56	4	トイレ..030208	0.3
18	25	146	75	56	4	トイレ..030208	0.4
18.5	25	148	77	56	4	トイレ..030208	0.4
19	25	150	79	56	4	トイレ..030208	0.4
19.5	25	152	81	56	4	トイレ..030208	0.4
20	25	154	83	56	4	トイレ..030208	0.4
20.5	25	156	85	56	4	トイレ..030208	0.4
21	25	158	87	56	4	トイレ..040208	0.4
21.5	25	160	89	56	4	トイレ..040208	0.4
22	25	162	91	56	4	トイレ..040208	0.4
22.5	25	164	93	56	4	トイレ..040208	0.4
23	25	169	95	56	4	トイレ..040208	0.5
23.5	25	171	97	56	4	トイレ..040208	0.5
24	25	173	99	56	4	トイレ..040208	0.5
24.5	25	175	101	56	4	トイレ..040208	0.7
25	25	177	103	56	4	トイレ..050308	0.7
25.5	32	185	105	60	4	トイレ..050308	0.7
26	32	187	107	60	4	トイレ..050308	0.7
26.5	32	189	109	60	4	トイレ..050308	0.7
27	32	191	111	60	4	トイレ..050308	0.7
27.5	32	193	113	60	4	トイレ..050308	0.7
28	32	195	115	60	4	トイレ..050308	0.8
28.5	32	197	117	60	4	トイレ..050308	0.8
29	32	201	120	60	4	トイレ..050308	0.8
29.5	32	203	122	60	4	トイレ..050308	0.8
30	32	208	124	60	4	トイレ..050308	0.9
30.5	32	210	126	60	4	トイレ..050308	0.9
31	32	212	128	60	4	トイレ..06T308	0.9
31.5	32	214	130	60	4	トイレ..06T308	0.9
32	32	216	132	60	4	トイレ..06T308	1
32.5	32	218	134	60	4	トイレ..06T308	1
33	32	220	136	60	4	トイレ..06T308	1
33.5	32	222	138	60	4	トイレ..06T308	1
34	32	224	140	60	4	トイレ..06T308	1.1
34.5	32	226	142	60	4	トイレ..06T308	1.1
35	32	228	144	60	4	トイレ..06T308	1.1
35.5	32	230	146	60	4	トイレ..06T308	1.1
36	32	232	148	60	4	トイレ..06T308	1.2
36.5	32	236	150	60	4	トイレ..06T308	1.2
37	32	243	153	60	4	トイレ..06T308	1.2
37.5	32	245	155	60	4	トイレ..06T308	1.2
38	32	247	157	60	4	トイレ..06T308	1.3
38.5	32	249	159	60	4	トイレ..06T308	1.3
39	32	251	161	60	4	トイレ..06T308	1.8
39.5	32	253	163	60	4	トイレ..06T308	1.8
40	40	265	165	70	4	トイレ..06T308	1.8
16	20/25	142	83	44/56	5	トイレ..030208	0.4
16.5	20/25	145	86	44/56	5	トイレ..030208	0.4
17	20/25	147	88	44/56	5	トイレ..030208	0.4
17.5	25	162	91	56	5	トイレ..030208	0.4
18	25	164	93	56	5	トイレ..030208	0.5
18.5	25	167	96	56	5	トイレ..030208	0.5
19	25	169	98	56	5	トイレ..030208	0.5
19.5	25	172	101	56	5	トイレ..030208	0.5
20	25	174	103	56	5	トイレ..030208	0.5
20.5	25	177	106	56	5	トイレ..030208	0.5
21	25	179	108	56	5	トイレ..040208	0.5
21.5	25	182	111	56	5	トイレ..040208	0.5
22	25	184	113	56	5	トイレ..040208	0.5
22.5	25	187	116	56	5	トイレ..040208	0.5
23	25	192	118	56	5	トイレ..040208	0.6
23.5	25	195	121	56	5	トイレ..040208	0.6
24	25	197	123	56	5	トイレ..040208	0.6
24.5	25	200	126	56	5	トイレ..040208	0.8
25	25	202	128	56	5	トイレ..050308	0.8
25.5	32	213	131	60	5	トイレ..050308	0.8
26	32	216	133	60	5	トイレ..050308	0.8
26.5	32	217	136	60	5	トイレ..050308	0.8
27	32	218	138	60	5	トイレ..050308	0.8
27.5	32	221	141	60	5	トイレ..050308	0.8
28	32	223	143	60	5	トイレ..050308	0.9
28.5	32	226	146	60	5	トイレ..050308	0.9
29	32	230	149	60	5	トイレ..050308	0.9
29.5	32	233	151	60	5	トイレ..050308	0.9
30	32	238	154	60	5	トイレ..050308	1
30.5	32	241	157	60	5	トイレ..050308	1
31	32	243	159	60	5	トイレ..06T308	1
31.5	32	245	162	60	5	トイレ..06T308	1
32	32	248	164	60	5	トイレ..06T308	1.1
32.5	32	251	167	60	5	トイレ..06T308	1.1
33	32	253	169	60	5	トイレ..06T308	1.1
33.5	32	255	172	60	5	トイレ..06T308	1.1
34	32	258	174	60	5	トイレ..06T308	1.2
34.5	32	261	177	60	5	トイレ..06T308	1.2
35	32	263	179	60	5	トイレ..06T308	1.2
35.5	32	265	182	60	5	トイレ..06T308	1.2
36	32	268	184	60	5	トイレ..06T308	1.3
36.5	32	271	187	60	5	トイレ..06T308	1.3
37	32	280	190	60	5	トイレ..06T308	1.1
37.5	32	283	193	60	5	トイレ..06T308	1.1
38	32	285	195	60	5	トイレ..06T308	1.1
38.5	32	288	198	60	5	トイレ..06T308	1.1
39	32	290	200	60	5	トイレ..06T308	1.2
39.5	32	293	203	60	5	トイレ..06T308	1.3
40	40	305	205	70	5	トイレ..06T308	1.6

刃先交換式インサートUドリル

大径ドリル

先端交換式超硬ドリル
