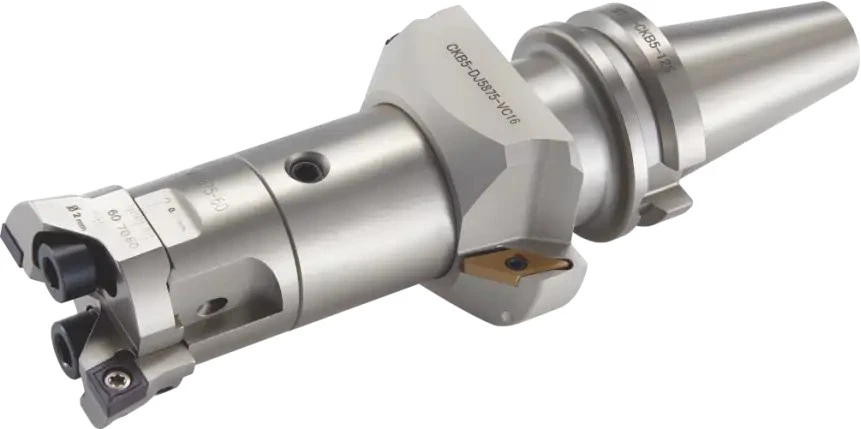

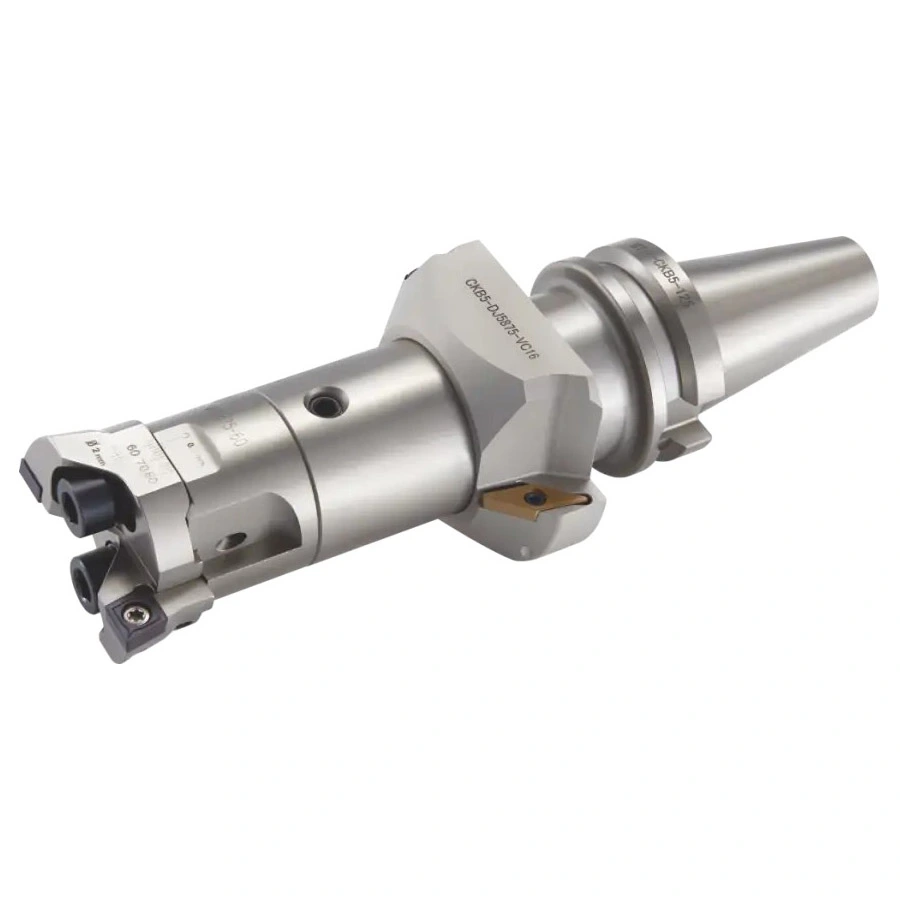

刃先交換式インサート付き面取りツール
直径範囲: 22mm – 100mm (0.866 インチ – 3.937 インチ)
• 長さの範囲: 20mm – 30mm (0.787 インチ – 1.181 インチ)
• 材質: H13 スチール
特徴と利点
• 30° または 45° の面取り角度で利用可能
・ひし形VCMTタイプ刃先交換式超硬インサート

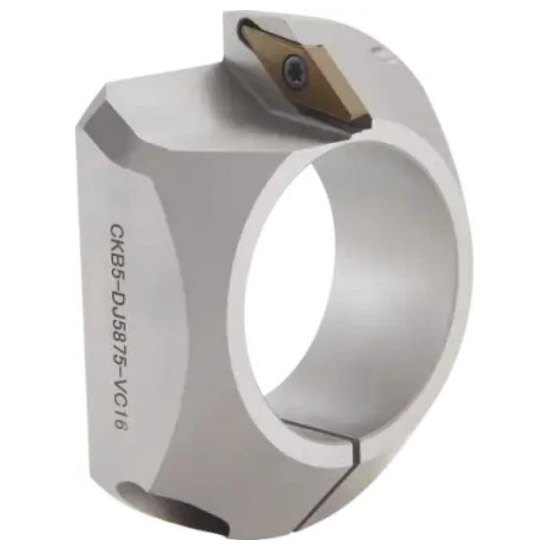

• CKB ホルダーに直接取り付けます。
• CKB 荒ボーリングヘッドと互換性があり、ボーリングと面取りを組み合わせた作業が可能
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 115 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。
お問い合わせを送信
製品説明

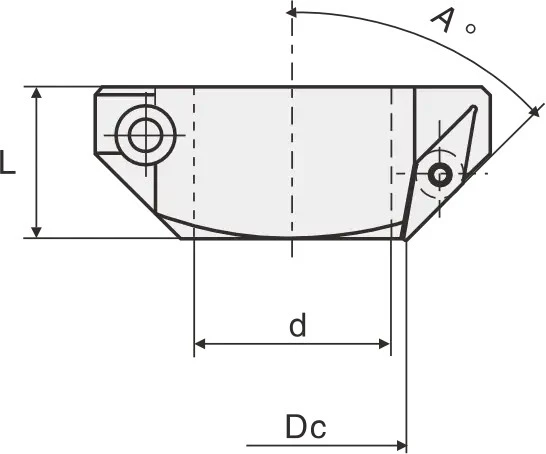

寸法と技術仕様
14 の利用可能な構成
| 切断径(mm) | ピース直径(mm) | 長さ(mm) | 入れる | 角度(度) |
|---|---|---|---|---|
| 22-28 | 19 | 20 | VCMT110304 | 45 |
| 24-30 | 19 | 20 | VCMT110304 | 30 |
| 27-35 | 24 | 20 | VCMT110304 | 45 |
| 29-37 | 24 | 20 | VCMT110304 | 30 |
| 30-38 | 24 | 20 | VCMT110304 | 45 |
| 32-40 | 24 | 20 | VCMT110304 | 30 |
| 39-49 | 31 | 20 | VCMT110304 | 45 |
| 41-51 | 31 | 20 | VCMT110304 | 30 |
| 48-61 | 39 | 30 | VCMT160408 | 45 |
| 50-63 | 39 | 30 | VCMT160408 | 30 |
| 60-77 | 49 | 30 | VCMT160408 | 45 |
| 62-79 | 49 | 30 | VCMT160408 | 30 |
| 76-98 | 63 | 30 | VCMT160408 | 45 |
| 78-100 | 63 | 30 | VCMT160408 | 30 |
