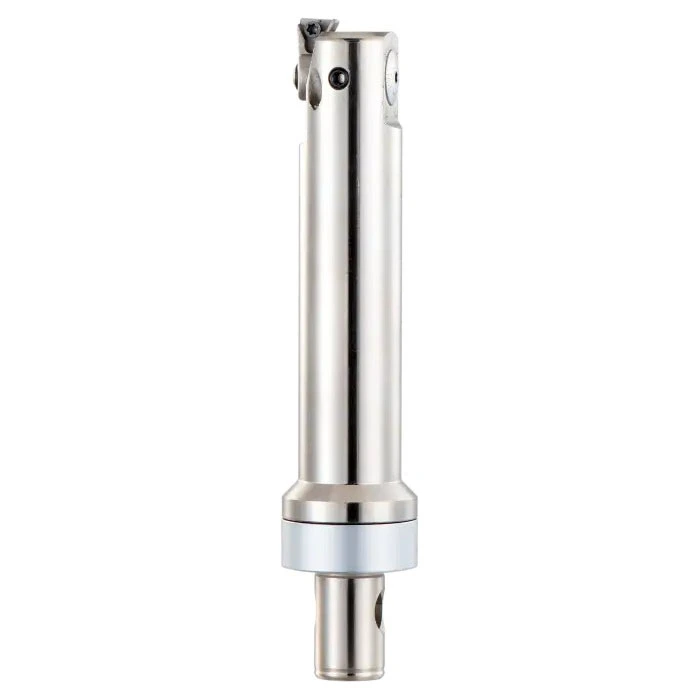

ABS EWN仕上げボーリングヘッド
直径範囲: 20mm – 150mm (0.787 インチ – 5.906 インチ)
• 長さの範囲: 35.5mm – 101mm (1.398 インチ – 3.976 インチ)
• 材質: H13 スチール
特徴と利点

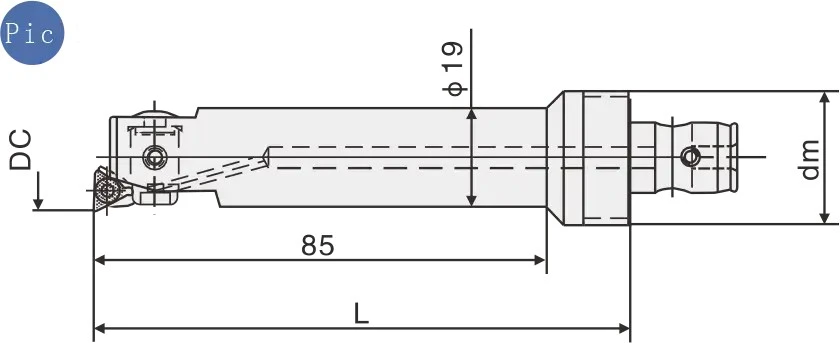

• 85mmの切断長さ
・1目盛0.01mmの精密バーニア調整
• スルークーラント供給

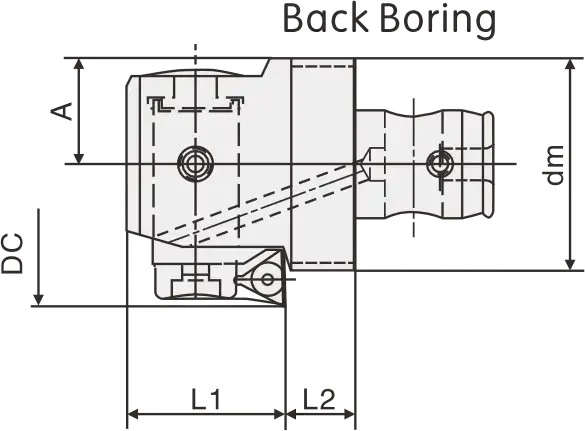

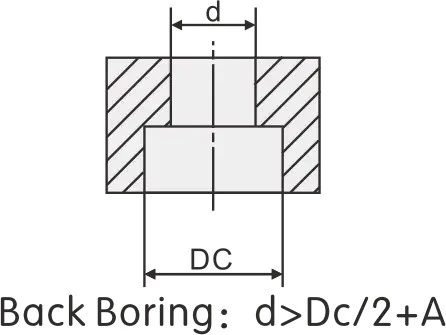

・バックボーリング能力を標準装備

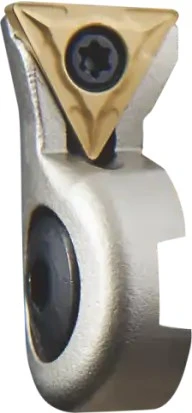

• ENH3-1 インサートホルダーが付属
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 102 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。
お問い合わせを送信
製品説明

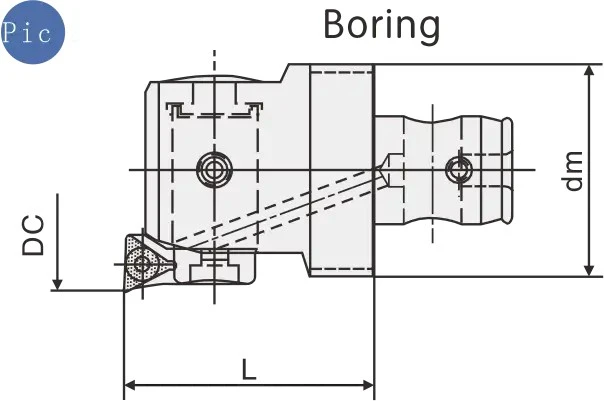

寸法と技術仕様
6 つの利用可能な構成
| 切断径(mm) | 保持径(mm) | 長さ(mm) | 入れる | カッターブロック | カッターブロックネジ | 質量(kg) | カッターブロックレンチ | 座ぐり加工径(mm) | ザグリ深さ(外側L1)(mm) | 座ぐり深さ(内径L2)(mm) | 内径(A)(mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 20-26 | 25 | 101 | TP..0802.. | ENH1-1 | M2×5 | 0.13 | T6 | 30-31 | 20 | 10 | 10 |
| 26-33 | 25 | 35.5 | TP..0802.. | ENH2-1 | M2×5 | 0.16 | T6 | 36-40 | 22 | 10 | 12.5 |
| 33-42 | 32 | 40 | TP..0802.. | ENH3-1 | M2×5 | 0.27 | T6 | 46-51 | 25 | 9 | 16 |
| 41-54 | 40 | 47 | TC..1102.. | ENH4-1 | M2.5×6 | 0.47 | T8 | 53-63 | 30 | 13 | 20 |
| 53-70 | 50 | 57 | TP..1103.. | ENH5-1 | M3×8 | 1.32 | T10 | 62-70 | 34 | 19 | 25.5 |
| 68-100 | 63 | 71 | TC..1102.. | ENH6-1 | M2.5×6 | 1.78 | T8 | 80-100 | 45 | 23 | 32.5 |
