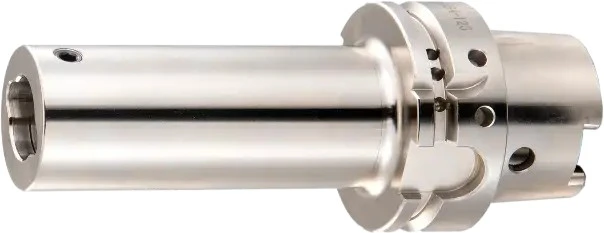

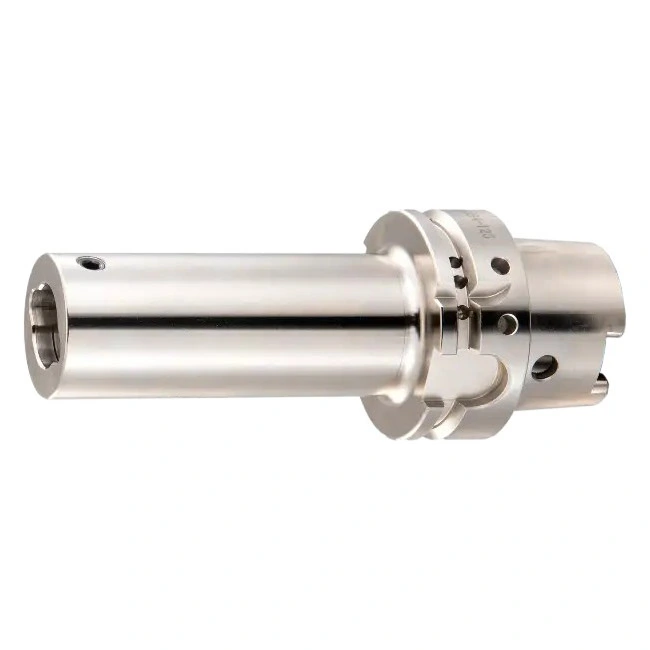

HSKホルダー

直径範囲: 19mm – 63mm (0.788 インチ – 2.48 インチ)
• 長さの範囲: 85mm – 155mm (3.346 インチ – 6.102 インチ)
• 材質: H13 スチール

特徴と利点

• 中空シャンクインターフェースにより、テーパーと面接触を同時に実現し、剛性を向上させます。
・最大振れ：0.005mm
・H5穴公差
• 15,000 RPM で G6.3 にバランス調整
• 高速アプリケーション向けにオプションの G2.5 バランシングが利用可能
• DIN 1835-B に準拠したストレートおよび傾斜フラットシャンクツールと互換性があります。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログの 110 ページを参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。

お問い合わせを送信

製品説明

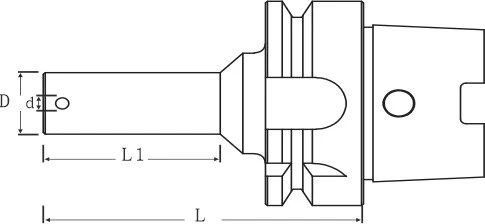

寸法と技術仕様

17 の利用可能な構成

穴径(mm)	シート径(mm)	シート長さ(mm)	先端長さ(mm)	質量(kg)
11	19	85	47	1.18
11	19	115	77	1.21
14	24	85	47	1.21
14	24	115	77	1.27
14	24	145	107	1.3
18	31	95	69	1.32
18	31	125	99	1.46
18	31	155	129	1.62
22	39	95	69	1.54
22	39	125	99	1.86
22	39	155	129	2.15
28	50	95	69	1.81
28	50	125	99	2.35
28	50	155	129	2.75
36	63	95	69	2.75
36	63	125	99	3.2
36	63	155	129	3.4
