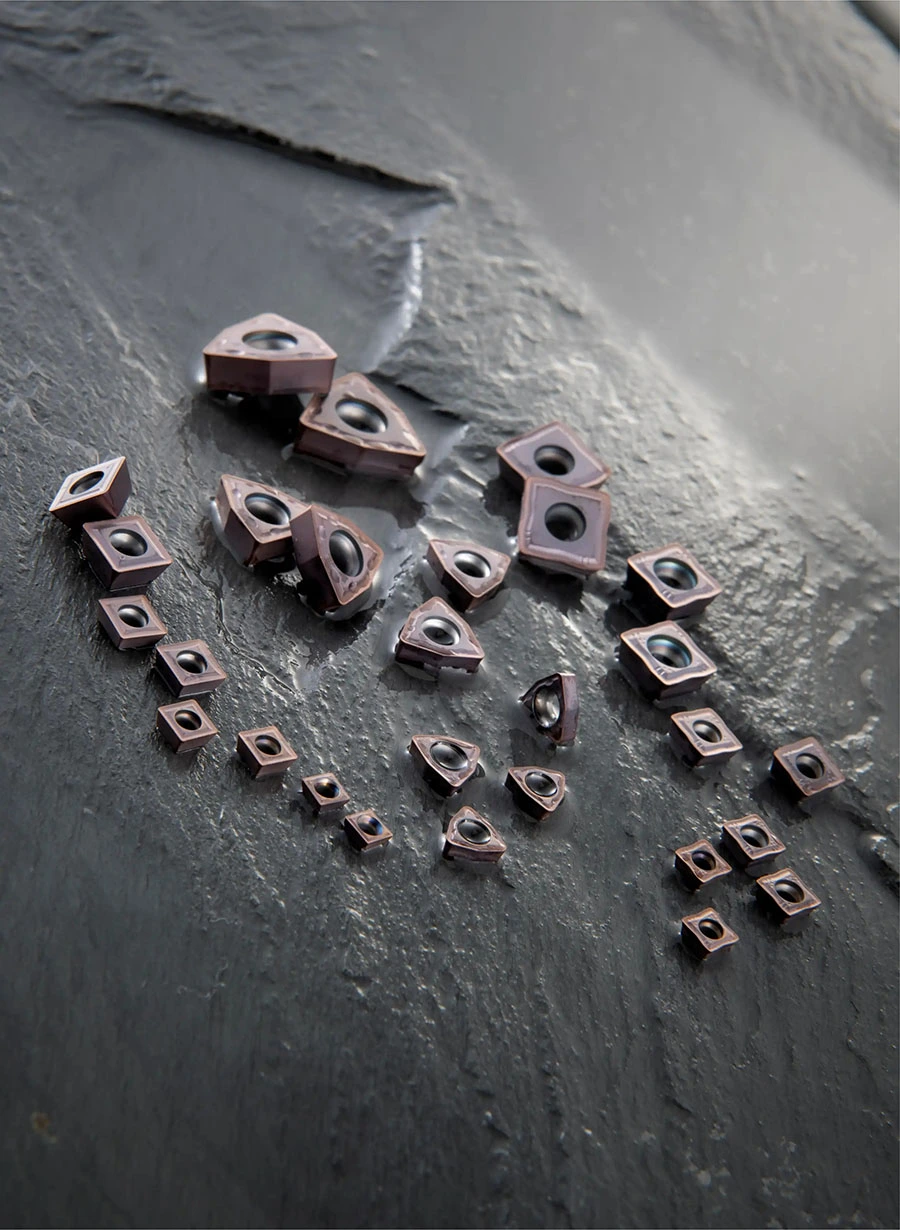

XCMT 超硬インサート
直径範囲: 4.40mm – 17.40mm (0.173 インチ – 0.685 インチ)
• 厚さの範囲: 1.70mm – 5.56mm (0.067 インチ – 0.219 インチ)
• 材質: 超硬
特徴と利点
• TCAP ドリルシステムの単一インサートとして使用するように設計されています。
• 86°の菱形形状、7°の逃げ角
• 刃先強度、クリアランス、切削安定性のバランスを提供します。
• 詳細な寸法、公差、および適用可能なインサートについては、「ダウンロード」タブにあるカタログのページ 93 を参照してください。
• 価格やカスタマイズされたソリューションに関するお問い合わせは、こちらまでお問い合わせください。
お問い合わせを送信
製品説明

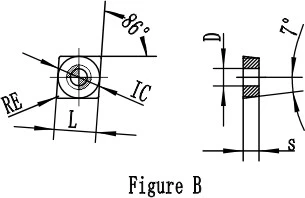

Dimensions & Technical Specifications
11 available configurations
| Edge Length (L) (mm) | Insert Dia. (IC) (mm) | Thickness (s) (mm) | Hole Dia. (d) (mm) | Edge tip (r) (mm) | U Drill Diameter (mm) |
|---|---|---|---|---|---|
| 6.4 | 4.4 | 1.7 | 2.1 | 0.4 | TCAP 08R |
| 6.4 | 4.4 | 1.7 | 2.1 | 0.4 | TCAP 08L |
| 5.6 | 5.6 | 2.1 | 2.3 | 0.4 | TCAP 10R |
| 6.4 | 6.4 | 2.38 | 2.6 | 0.4 | TCAP 12R |
| 7.5 | 7.5 | 3.18 | 2.8 | 0.4 | TCAP 14R |
| 8.4 | 8.4 | 3.18 | 3.4 | 0.4 | TCAP 16R |
| 10.5 | 10.5 | 3.97 | 4.2 | 0.4 | TCAP 20R |
| 10.5 | 10.5 | 3.97 | 4.2 | 0.8 | TCAP 20R |
| 13.4 | 13.4 | 4.76 | 5.2 | 0.4 | TCAP 25R |
| 13.4 | 13.4 | 4.76 | 5.2 | 0.8 | TCAP 25R |
| 17.4 | 17.4 | 5.56 | 5.2 | 0.8 | TCAP 32R |
